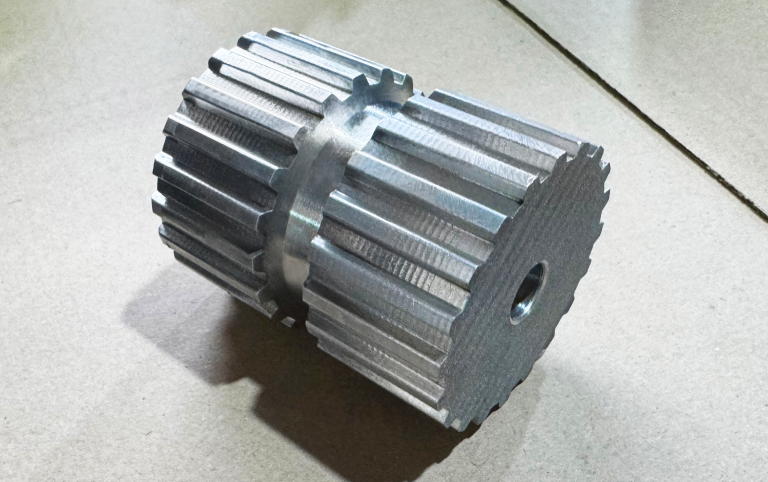

Изготовление нестандартного зубчатого шкива T10 Z=20 для лидера аэрозольной индустрии

В современном промышленном производстве бесперебойная работа упаковочных и фасовочных линий напрямую зависит от качества и точности каждой детали. Даже небольшое проскальзывание ремня или износ приводного узла могут привести к остановке конвейера и серьезным финансовым потерям. Именно поэтому ведущие предприятия доверяют изготовление ответственных комплектующих проверенным экспертам.

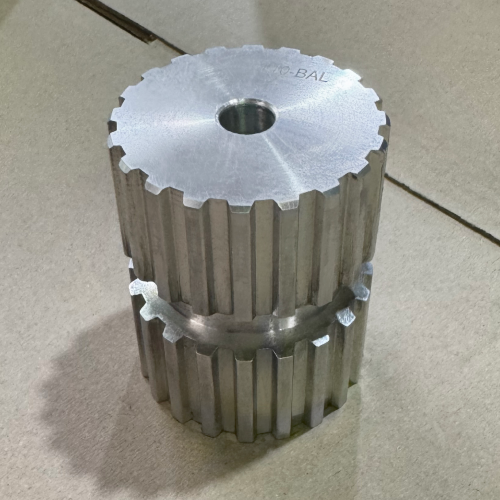

Компания «Евромеханика» успешно реализовала проект по производству нестандартного зубчатого шкива типа ТК10К13 (Т10 Z=20). Заказчиком выступил крупнейший производитель парфюмерно-косметической и хозяйственно-бытовой продукции в аэрозольной упаковке, поставляющий товары по всей России и странам СНГ.

Техническая задача и особенности детали

Оборудование для фасовки аэрозолей работает в условиях высоких циклических нагрузок и требует жесткой синхронизации процессов. Стандартные каталожные шкивы не всегда подходят под специфику модернизированных импортных линий.

В данном проекте инженерам «Евромеханики» предстояло создать шкив со специальным профилем и проточкой под клиновой ремень по центру зубчатого венца. Такое конструктивное решение позволяет одновременно передавать крутящий момент на зубчатый ремень и обеспечивать дополнительное позиционирование или привод сопутствующих узлов.

Ключевые параметры изделия:

• Тип профиля: T10 (шаг зуба 10 мм)

• Количество зубьев (Z): 20

• Материал заготовки: Высококачественный алюминиевый сплав (заготовка шкива зубчатого EMT), обеспечивающий легкость конструкции при высокой прочности.

• Диаметр по вершинам зубьев: 61,80 мм

• Делительный диаметр: 63,66 мм

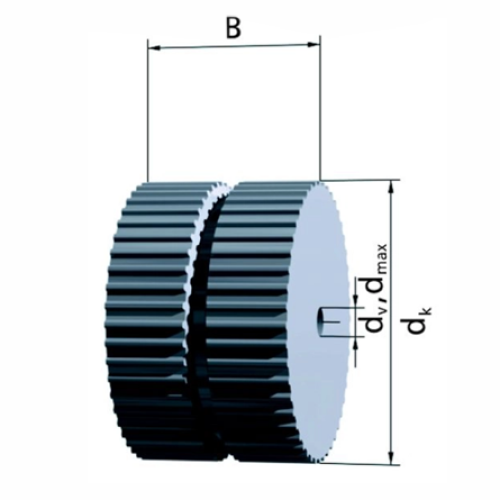

• Ширина шкива (B): 105 мм (под ширину ремня 100 мм)

• Посадочное отверстие: 12H7 с возможностью последующей расточки под максимальный диаметр до 38 мм.

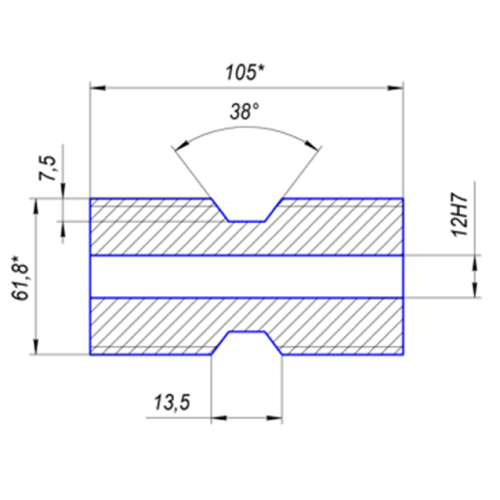

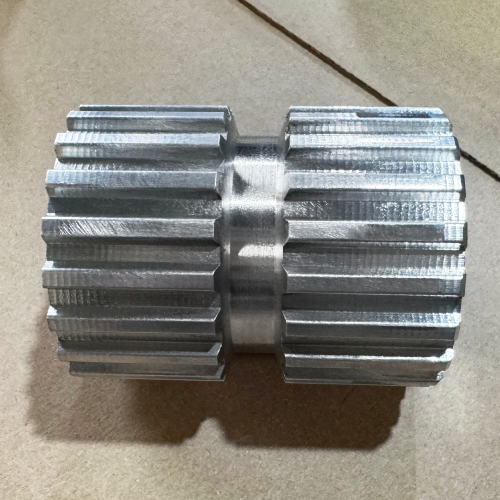

• Конструктивная особенность: Центральная угловая проточка шириной 13,5 мм, глубиной 7,5 мм и углом 38° для интеграции в комбинированную систему привода.

Этапы реализации проекта: от 3D-модели до готового изделия

Сотрудничество строилось по отлаженной схеме, которая гарантирует стопроцентное соответствие детали жестким промышленным стандартам:

1. Анализ исходных данных: Клиент предоставил готовую 3D-модель узла.

2. Проектирование и согласование: На основе 3D-макета конструкторский отдел «Евромеханики» разработал точный рабочий чертеж с указанием всех допусков и посадок. Чертеж оперативно согласовали с техническими специалистами заказчика.

3. Производство: Токарная и фрезерная обработка выполнялись на современных станках с ЧПУ. Особое внимание уделялось точности нарезки зубьев профиля T10 и выполнению центральной канавки.

4. Контроль качества: Готовое изделие прошло строгий инструментальный контроль на соответствие геометрических размеров чертежу.

Скорость и импортозамещение

В условиях, когда поставка оригинальных запчастей из-за рубежа может занимать месяцы, локальное производство становится стратегической необходимостью. Весь цикл — от изучения 3D-макета клиента до выпуска финального шкива — занял всего 10 рабочих дней.
