Втулки зажимные BEA
Зажимные втулки
Зажимные втулки предназначены для бесшпоночного соединения вала и ступицы. Применяются в разнообразных механизмах и элементах промышленной трансмиссии.

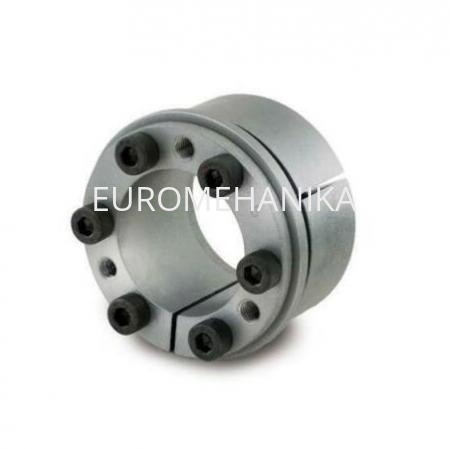

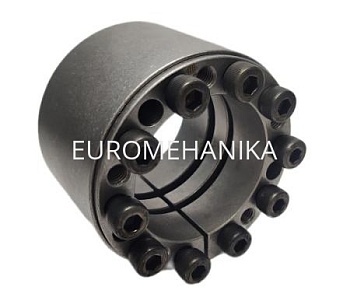

Зажимные втулки состоят из разрезных колец конического сечения, которые стягиваются между собой винтами, вследствие чего наружное разрезное кольцо увеличивается в диаметре и фиксируется в отверстии ступицы, а внутреннее разрезное кольцо уменьшается в диаметре и надежно обжимает вал.
Обозначение зажимной втулки формируется из названия типа втулки, диаметра вала на который она устанавливается и диаметра разрезного наружного кольца втулки.
В нашем каталоге представлены все конструктивные исполнения зажимных втулок. Удобного и простой подбора аналога необходимого Вам исполнения зажимной втулки представлен в таблице:
Зажимные втулки BEA |
Зажимные втулки Chiaravalli |
Зажимные втулки SKF |
Зажимные втулки SATI |
BK 11 |
RCK 11 |
PHF FX400 |
KLEE |
BK 13 |
RCK 13 |
PHF FX41 |
KLAA |
BK 15 |
RCK 15 |
PHF FX52 |
KLBB |

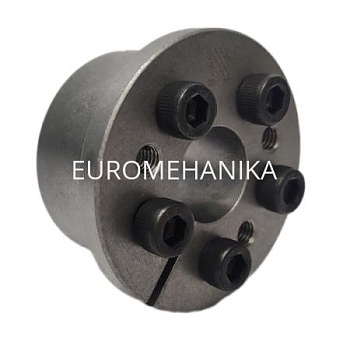

BK 16 |
RCK 16 |
PHF FX51 |
KLAB |
BK 30 (нерж.) |
- |
- |
KLTX |
BK 40 |
RCK 40 |
PHF FX10 |
KLGG |
BK 45 |
RCK 45 |
PHF FX120 |
KLHH |
BK 61 |
RCK 61 |
- |
KLSS |
BK 70 |
RCK 70 |
- |
KLDA |
BK 71 |
RCK 71 |
- |
KLDB |
BK 80 |
RCK 80 |
PHF FX20 |
KLCC |
BK 95 |
RCK 95 |
PHF FX130 |
KLMM |
