      Рычаги натяжители CRESA

      Главная
      -
      Каталог
      -
      Натяжные устройства
      Втулки зажимныеАнтивибрационные опорыМодули подвески VIBВтулки конические тапербушЗубчатые рейкиЗубчатые шестерни цилиндрическиеКонические парыОбгонные муфтыМуфты соединительныеПодшипниковые узлыШариковые подшипникиНаправляющиеНатяжные устройстваПриводные звезды для роликовых цепейСтупицыПриводные роликовые цепиСалазки для электродвигателейРоликовые подшипникиШкивы зубчатыеШкивы клиновые
      -
      Рычаги натяжители CRESA
      Звездочки натяжныеАвтоматические осевые натяжители цепей и ремней GRIGIOРычаги натяжители ECO EARАвтоматические осевые натяжители цепей и ремней BLUРолики натяжителя ремня
      Фильтр:
      Сортировка
      • По цене (возрастание)
      • По цене (убывание)
      • По наличию (возрастание)
      • По наличию (убывание)
      Цена
      Цена
      1 970
      13 480
      24 990
      36 500
      48 010
      Показать
      D, мм
      Показать все
      Показать
      H, мм
      Показать
      L, мм
      Показать все
      Показать
      G, мм
      Показать
      A, мм
      Показать все
      Показать
      M, мм
      Показать все
      Показать
      Выбрано: 0 Показать
      Выбрано: 0 Показать
      Фильтр
      По цене По наличию
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 70 (SE 50)
      48 010 руб./шт
      - +
      В корзинуВ корзине
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 60 (SE 45)
      16 770 руб./шт
      - +
      В корзинуВ корзине
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 50 (SE 38)
      11 400 руб./шт
      - +
      В корзинуВ корзине
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 40 (SE 27)
      5 400 руб./шт
      - +
      В корзинуВ корзине
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 20 (SE 15)
      2 750 руб./шт
      - +
      В корзинуВ корзине
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 10 (SE 11)
      1 970 руб./шт
      - +
      В корзинуВ корзине
      RE
      Быстрый просмотр
      Натяжное устройство CRESA RE 30 (SE 18)
      3 300 руб./шт
      - +
      В корзинуВ корзине

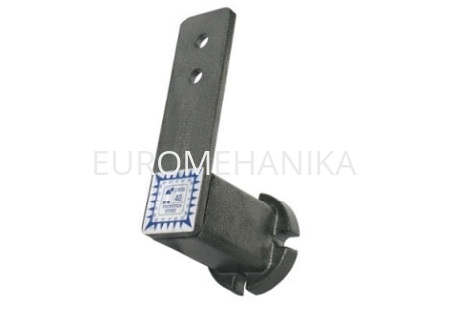

      Рычаги натяжители Tecnidea Cidue CRESA

      Рычаги натяжители (натяжители для цепей) применяются для компенсации провисания цепей и ремней в приводах. Состоят из корпуса, в котором находится резиновый торсион, монтажной пластины и рычага с отверстиями, на который устанавливаются элементы натяжения, используемые как точки опоры (ролики, шкивы, звездочки, полиэтиленовые блоки и ролики).

      Рычаги натяжители для цепей представлены размерным рядом от RE 10 до RE 70.
      Максимальный угол отклонения 30 °.
      Температура эксплуатации от  – 40° C to + 80° C.
      Материал исполнения корпуса : сталь, чугун, нержавеющая сталь, пластик.

      Руководство по монтажу




      Рис. 1 Метка S, расположенная на натяжителе, помогает идентифицировать угол предварительного нагружения.
                 Отверстие N используется для крепления корпуса, чтобы создать более прочную фиксацию самого элемента


      Рис. 2 Чтобы предварительно нагрузить натяжитель, нужно  ослабить винт V и вращать гаечный ключ на корпусе, пока не будет задан желаемый угол. После зафиксируйте V-образный винт с крутящим моментом Mt.



      Рис. 3 Когда вам нужно установить натяжной элемент снаружи, плечо A должно быть уменьшено , а сила нагружения Q должна быть на 50% ниже, чем указано в таблице.

      Таблица подбора комплектующих к натяжителям


      Примеры использования


      П



      • Втулки зажимные Втулки зажимные
        • BK 11
        • BK 40 нержавеющие
        • BK 13
        • BK 15
        • BK 16
        • BK 30 нержавеющие
        • BK 40
        • BK 45
        • BK 61
        • BK 70
        • BK 71
        • BK 80
        • BK 95
      • Антивибрационные опоры Антивибрационные опоры
        • Виброизоляторы (виброопоры) цилиндрические EC
        • Виброизоляторы и демпферы из нержавеющей стали
        • Виброизоляторы часы (с сужением)
        • Демпферы резинометаллические параболические
      • Модули подвески VIB Модули подвески VIB
        • Упругие элементы VIB тип AR-T
        • Упругие элементы VIB тип AR-F
      • Втулки конические  тапербуш Втулки конические тапербуш
        • 1008
        • 1108
        • 1210
        • 1215
        • 1610
        • 1615
        • 2012
        • 2517
        • 3020
        • 3030
        • 3525
        • 3535
        • 4030
        • 4040
        • 4535
        • 4545
        • 5040
        • 5050
      • Зубчатые рейки Зубчатые рейки
      • Зубчатые шестерни цилиндрические Зубчатые шестерни цилиндрические
        • Без ступицы
        • Из нержавеющей стали
        • Со ступицей
        • Со ступицей и закалкой зубьев
      • Конические пары Конические пары
        • Косозубые
        • Прямозубые
      • Обгонные муфты Обгонные муфты
        • Обгонные муфты AV
        • Обгонные муфты RSBW
      • Муфты соединительные Муфты соединительные
        • Кулачковые муфты зажимные бесшпоночные
        • Кулачковые муфты зажимные со шпоночным пазом
        • Жесткие зажимные муфты
        • Кулачковые муфты тип GE из стали
        • Муфты безлюфтовые
        • Упругие элементы для муфт тип ES
        • Кулачковые муфты с упругим элементом тип GEB под втулку тапербуш
        • Кулачковые муфты с упругим элементом тип GEB под расточку
        • Кулачковые муфты с упругим элементом под расточку тип GEB из алюминия
        • Кулачковые муфты с упругим элементом тип HRC под втулку тапербуш
        • Кулачковые муфты с упругим элементом тип HRC под расточку
        • Упругие элементы для муфт тип GEB
        • Упругие элементы для муфт тип HRC
      • Подшипниковые узлы Подшипниковые узлы
        • SBPFL
        • SBPP
        • UCF
        • UCFA
        • UCFB
        • UCFC
        • UCFL
        • UCHA
        • UCP
        • UCPA
        • UCT
      • Шариковые подшипники Шариковые подшипники
        • Радиальные
        • Радиально-упорные
      • Направляющие Направляющие
        • Металлический профиль для направляющих скольжения
        • Направляющие для цепей
        • Направляющие скольжения
      • Натяжные устройства Натяжные устройства
        • Рычаги натяжители CRESA
        • Звездочки натяжные
        • Автоматические осевые натяжители цепей и ремней GRIGIO
        • Рычаги натяжители ECO EAR
        • Автоматические осевые натяжители цепей и ремней BLU
        • Ролики натяжителя ремня
      • Приводные звезды для роликовых цепей Приводные звезды для роликовых цепей
        • Без ступицы
        • Из нержавеющей стали
        • Под втулку тапербуш
        • Под втулку тапербуш и закалкой зубьев
        • С готовым отверстием и закалкой зубьев
        • Сдвоенные звезды для двух однорядных цепей
        • Со ступицей
        • Со ступицей и закалкой зубьев
      • Ступицы Ступицы
        • Ступицы под соединение болтами
        • Ступицы приварные
      • Приводные роликовые цепи Приводные роликовые цепи
        • Со специальными пластинами
        • Американского стандарта
        • Европейского стандарта
        • Из нержавеющей стали
        • С прямыми звеньями
        • Соединительные звенья для цепей
      • Салазки для электродвигателей Салазки для электродвигателей
      • Роликовые подшипники Роликовые подшипники
        • Конические
        • Цилиндрические
        • Сферические
      • Шкивы зубчатые Шкивы зубчатые
        • Заготовки для шкивов
        • Под втулку тапербуш
        • Зажимные пластины для зубчатых ремней
        • Под расточку
      • Шкивы клиновые Шкивы клиновые
        • Под втулку тапербуш
      Будьте всегда в курсе!
      Узнавайте о скидках и акциях первым
      Новости
      Все новости
      29 декабря 2022
      С Новым 2023 Годом!
      24 февраля 2022
      Информирование о повышении цен.
      13 февраля 2022
      Каталог продукции Tecnidea Cidue: натяжители GRIGIO
      Статьи
      Все статьи
      Шкивы зубчатые купить в Екатеринбурге
      Шкив клиновой купить в Екатеринбурге
      Шкивы для клиновых ремней в Екатеринбурге
      О компании
      Новости
      Вакансии
      Политика
      Помощь
      Условия оплаты
      Условия доставки
      Гарантия на товар
      Будьте всегда в курсе!
      Узнавайте о скидках и акциях первым
      Наши контакты
      +7 343 344 69 60
      info@euromehanika.ru
      г. Екатеринбург, Проходной переулок, 7
      2023 © ООО «ЕВРОМЕХАНИКА». Вся информация представленная на сайте, касающаяся технических характеристик, наличия, стоимости, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для получения более подробной информации о наличии, цене и условиях отгрузки товаров, обратитесь к нашим специалистам с помощью формы обратной связи или по телефонам, указанным в разделе Контакты.
