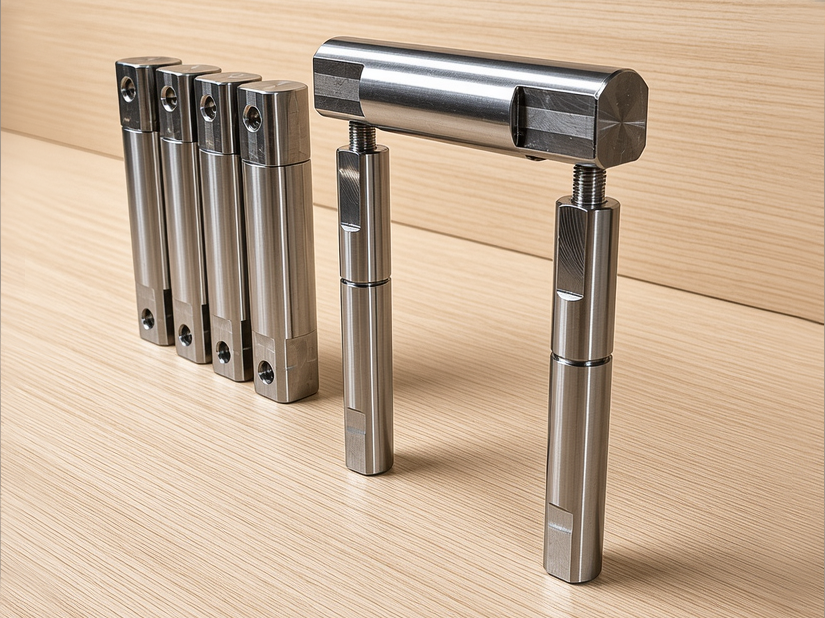

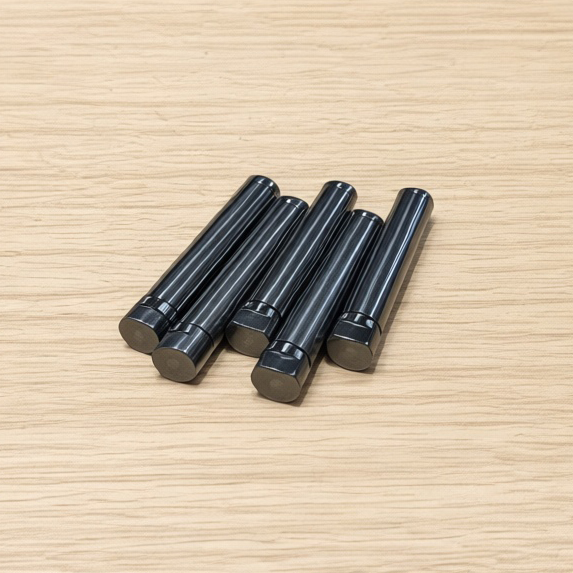

Изготовление валов с нестандартными вырезами: индивидуальный заказ из 133 деталей

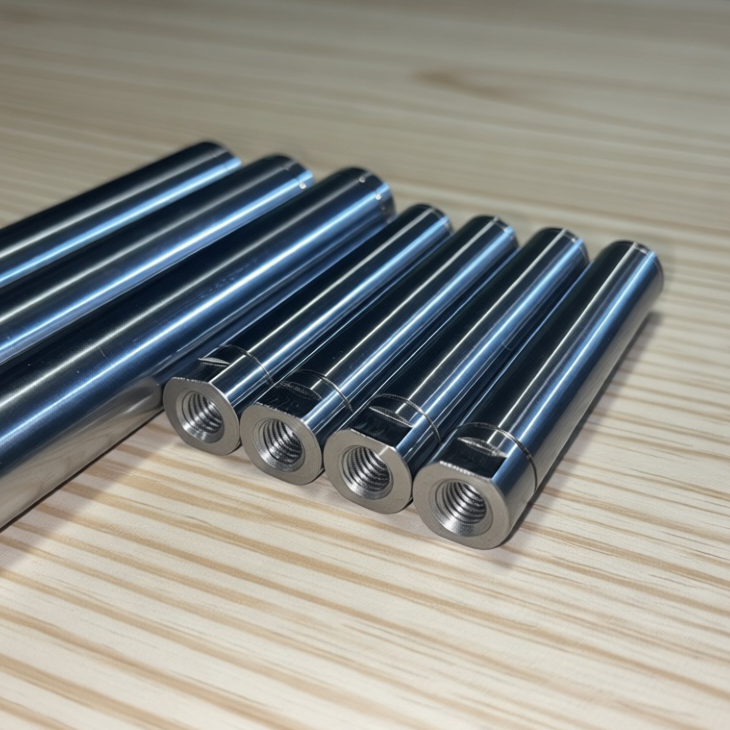

В нашем производстве завершён очередной крупный заказ - партия прецизионных валов для направляющих и осей с нестандартными вырезами. Всего было изготовлено 133 детали различных типоразмеров, каждая из которых выполнена строго по индивидуальным чертежам заказчика.
Состав заказа
Партия включала несколько групп валов, отличающихся как материалом и покрытием, так и диаметрами:
Прецизионные валы серии W (без покрытия):
- W25 - 30 штук (три отдельные позиции: 15 + 10 + 5 шт., диаметр - 25 мм и 5 шт., диаметр - 10 мм)
- W10 - 5 штук
Хромированные прецизионные валы серии WV:
- WV16 - 68 штук (две позиции: 66 + 2 шт.)
- WV20 - 17 штук (три позиции: 3 + 2 + 12 шт.)
- WV25 - 4 штуки (три позиции: 2 + 1 + 1 шт.)
- WV30 - 4 штуки (три позиции: 1 + 1 + 2 шт.)
- WV35 - 1 штука
- WV15 - 4 штуки
Наибольшую долю в заказе составили хромированные валы WV16 - более половины всей партии. Это объяснимо: валы диаметром 16 мм в хромированном исполнении широко востребованы в линейных направляющих для промышленного оборудования, где важно сочетание точности, износостойкости и коррозионной стойкости.
В чём сложность нестандартных вырезов
Казалось бы, прецизионный вал - это простая цилиндрическая деталь. Однако именно нестандартные вырезы превращают типовую заготовку в уникальный компонент, требующий высокой квалификации и точного оборудования.

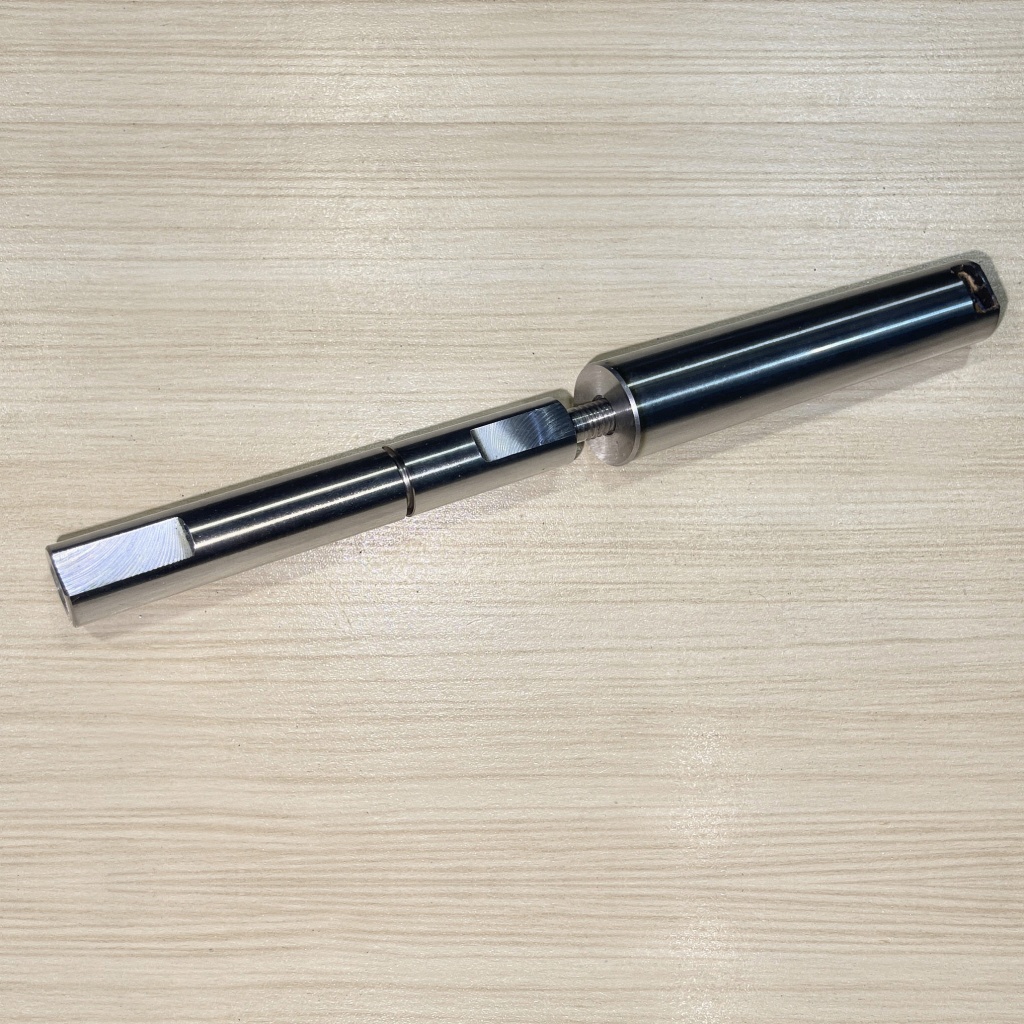

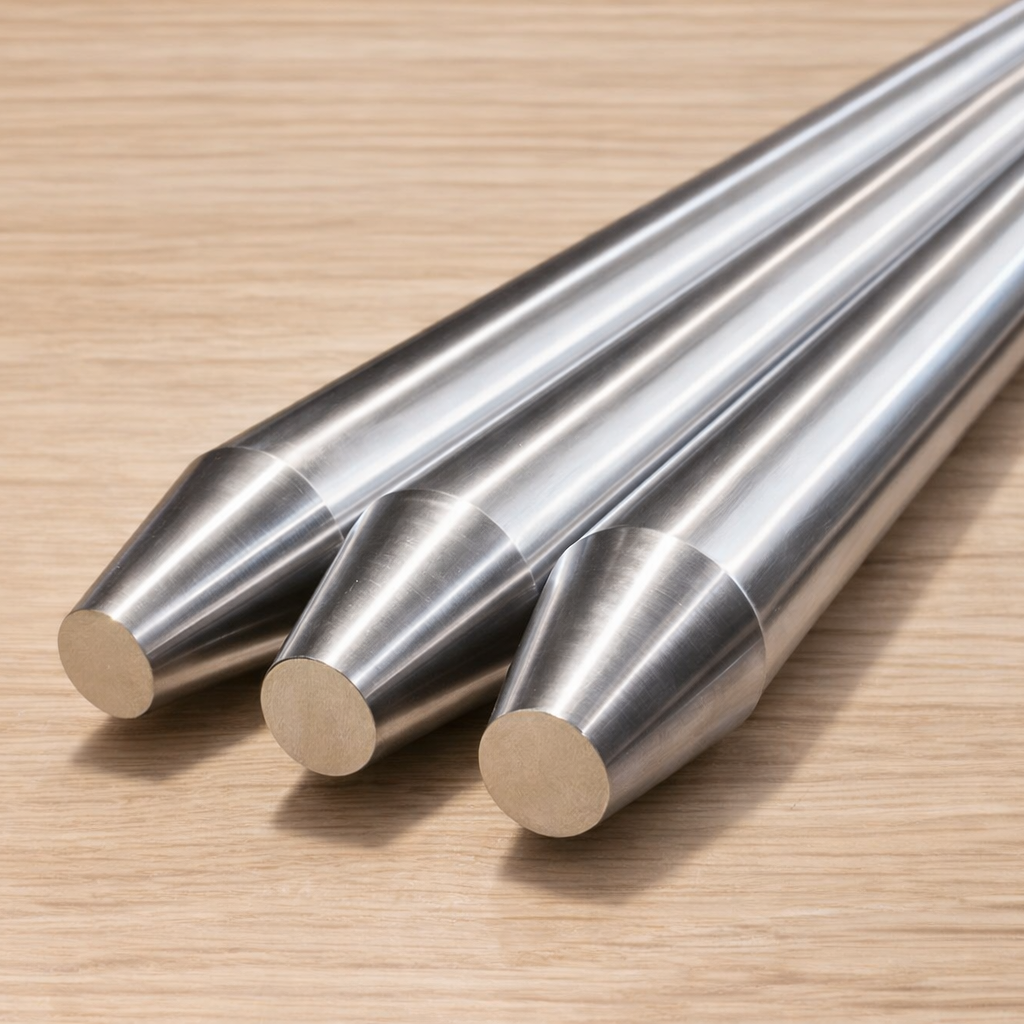

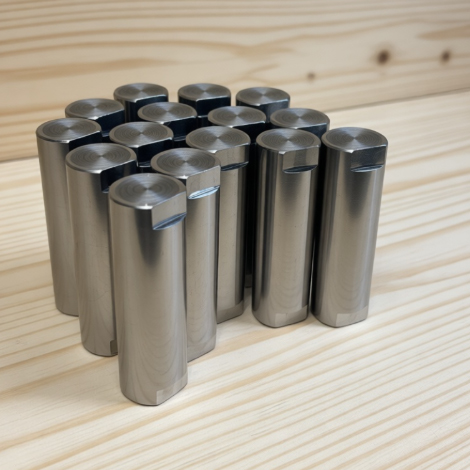

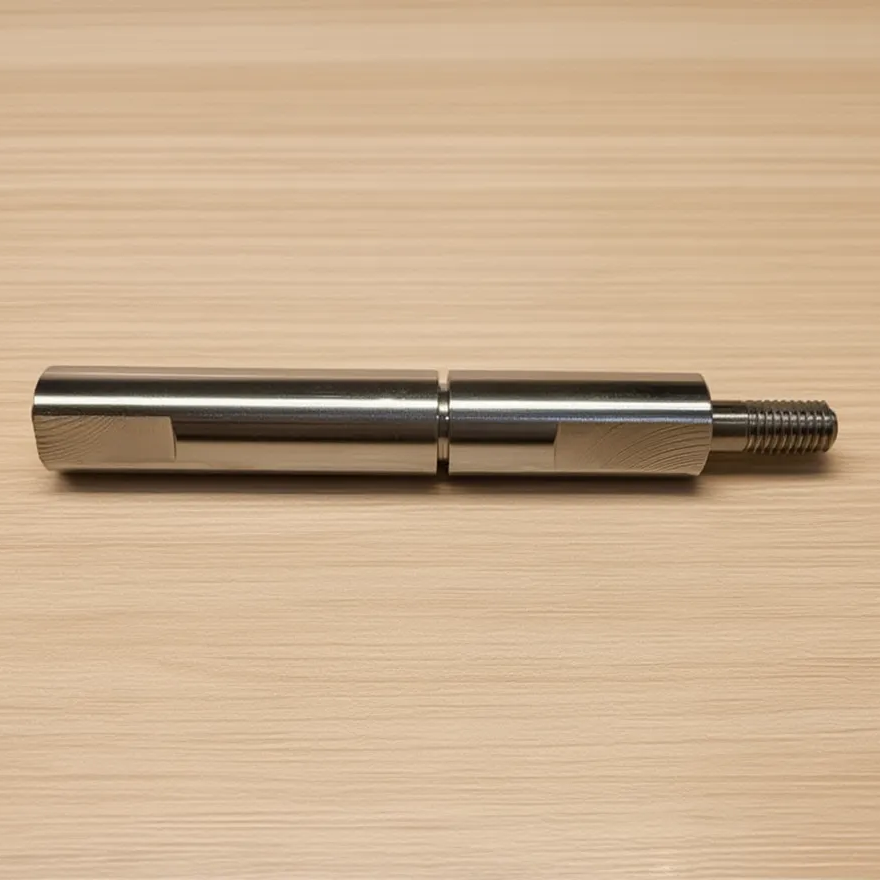

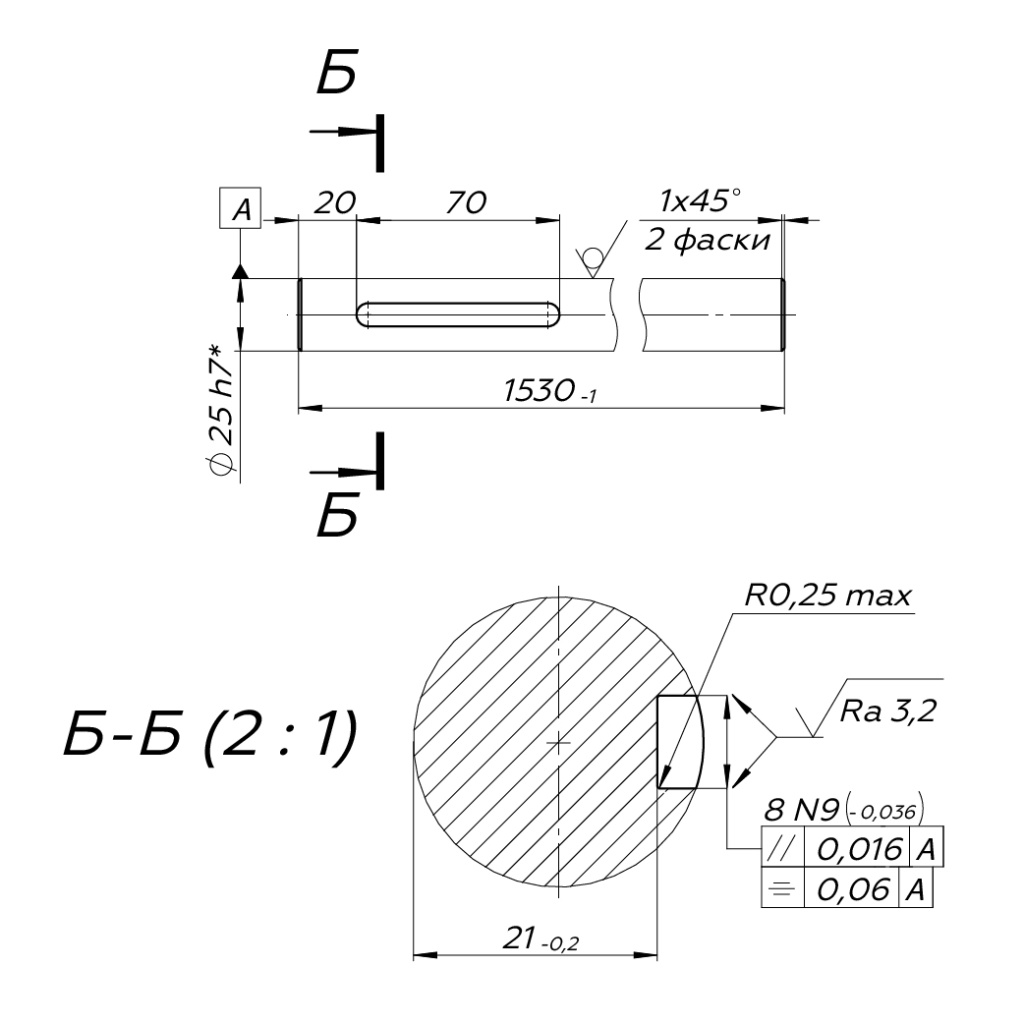

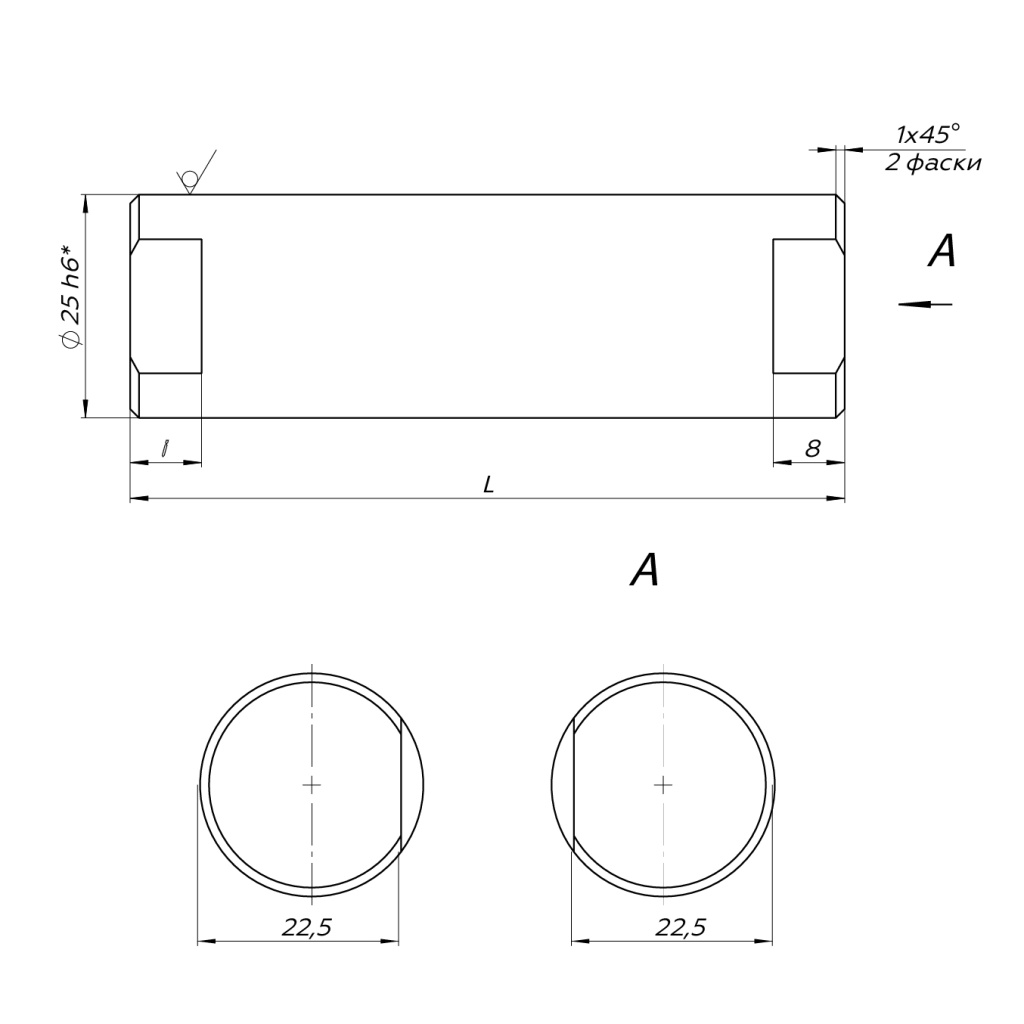

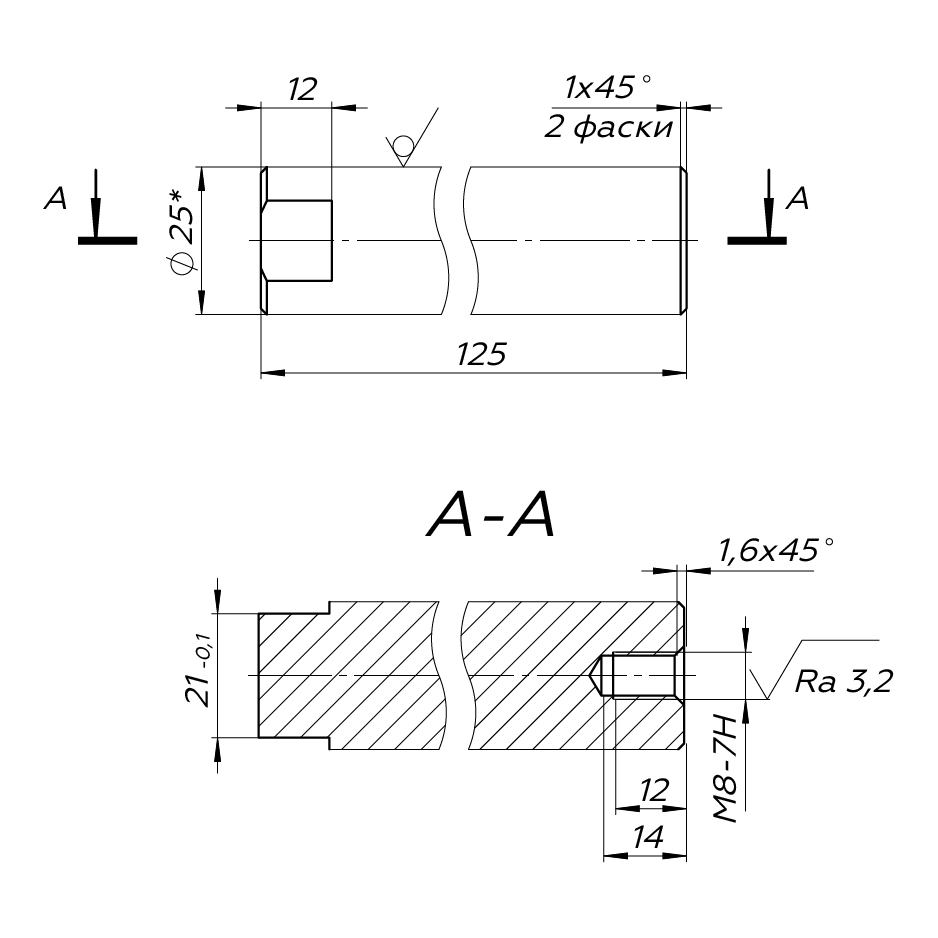

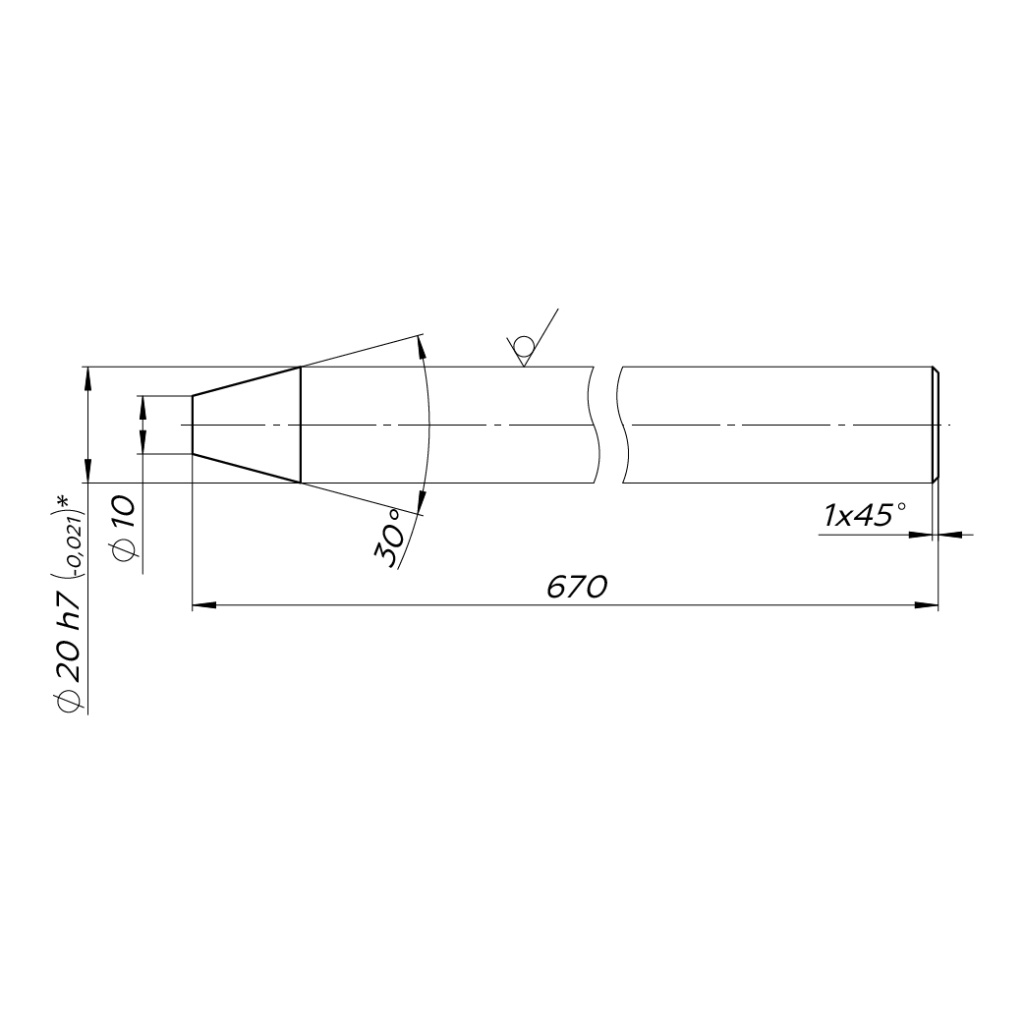

Вырезы на валах могут выполнять самые разные функции: фиксация от проворота, крепление стопорных колец, подача смазки, монтаж шпонок, ограничение хода каретки. В данном заказе геометрия вырезов была задана чертежами заказчика и не совпадала ни с одним стандартным решением. Это означало, что нельзя использовать готовые шаблонные программы обработки и что каждая позиция программировалась отдельно.
Дополнительную сложность представляло хромированное покрытие валов серии WV. Хром значительно увеличивает поверхностную твёрдость (до 850–1000 HV), что, с одной стороны, обеспечивает отличную износостойкость в эксплуатации, а с другой - существенно усложняет механическую обработку. Для работы с хромированными заготовками используется специализированный инструмент, а режимы резания подбираются с особой тщательностью, чтобы не допустить сколов и трещин покрытия.
Технология изготовления
Работа над заказом включала несколько этапов:

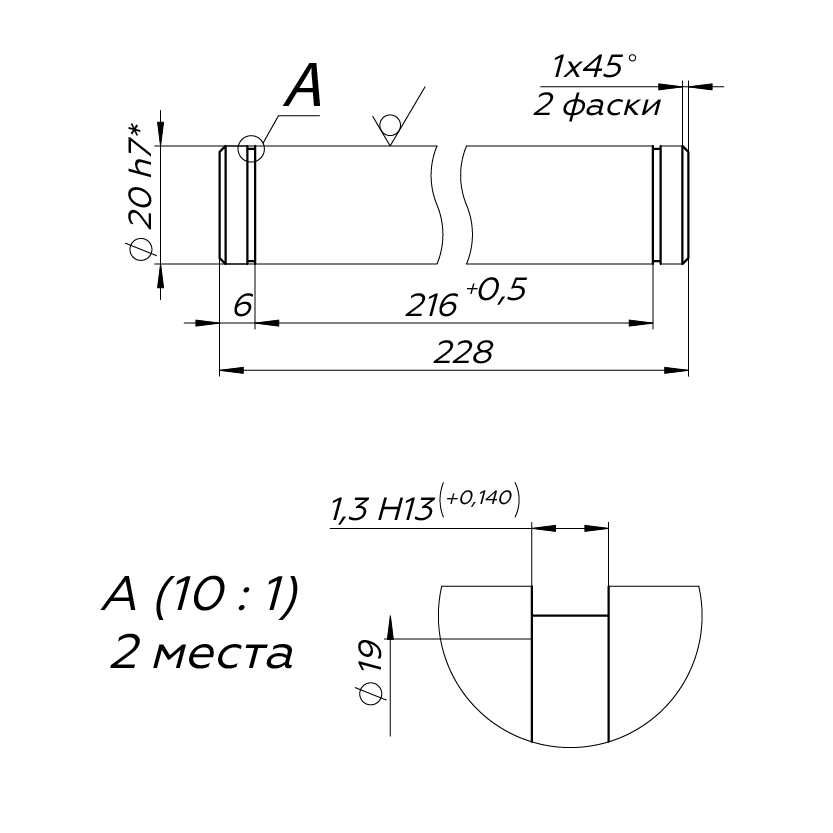

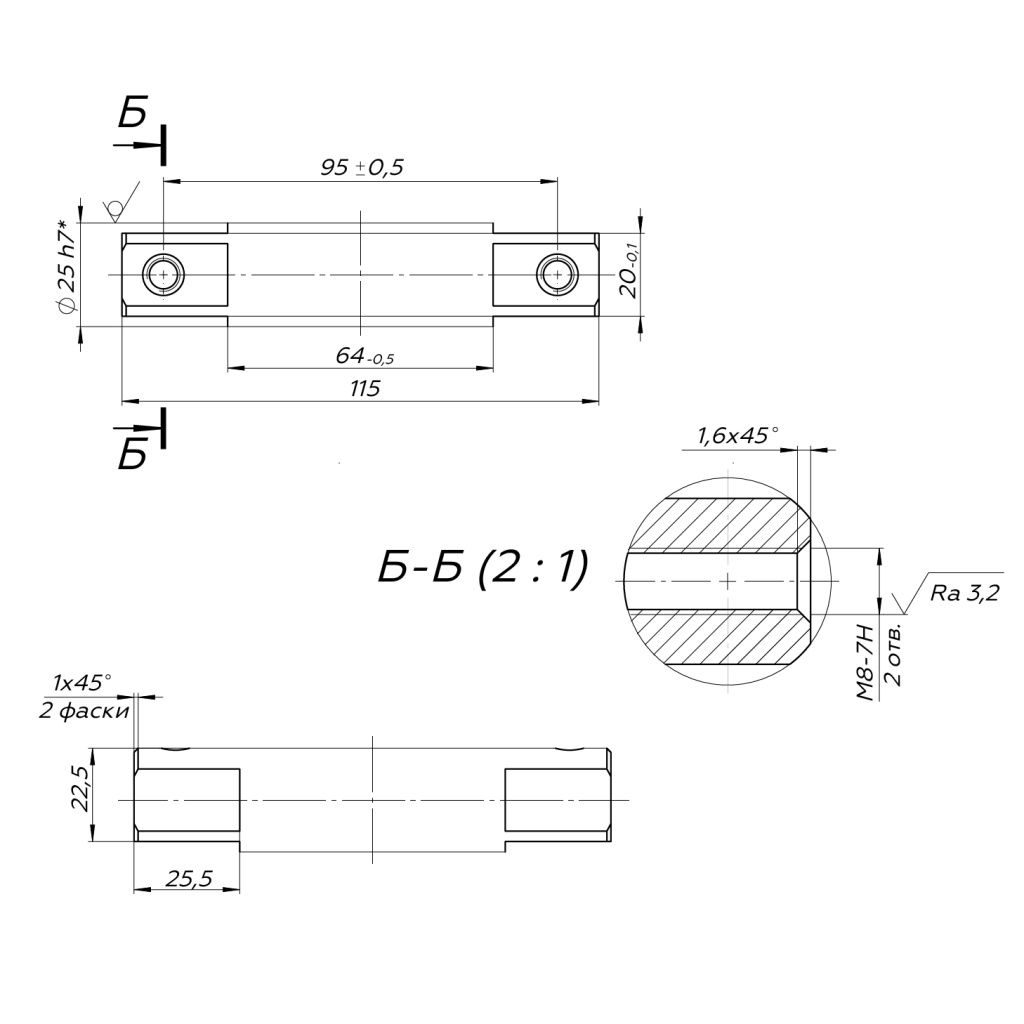

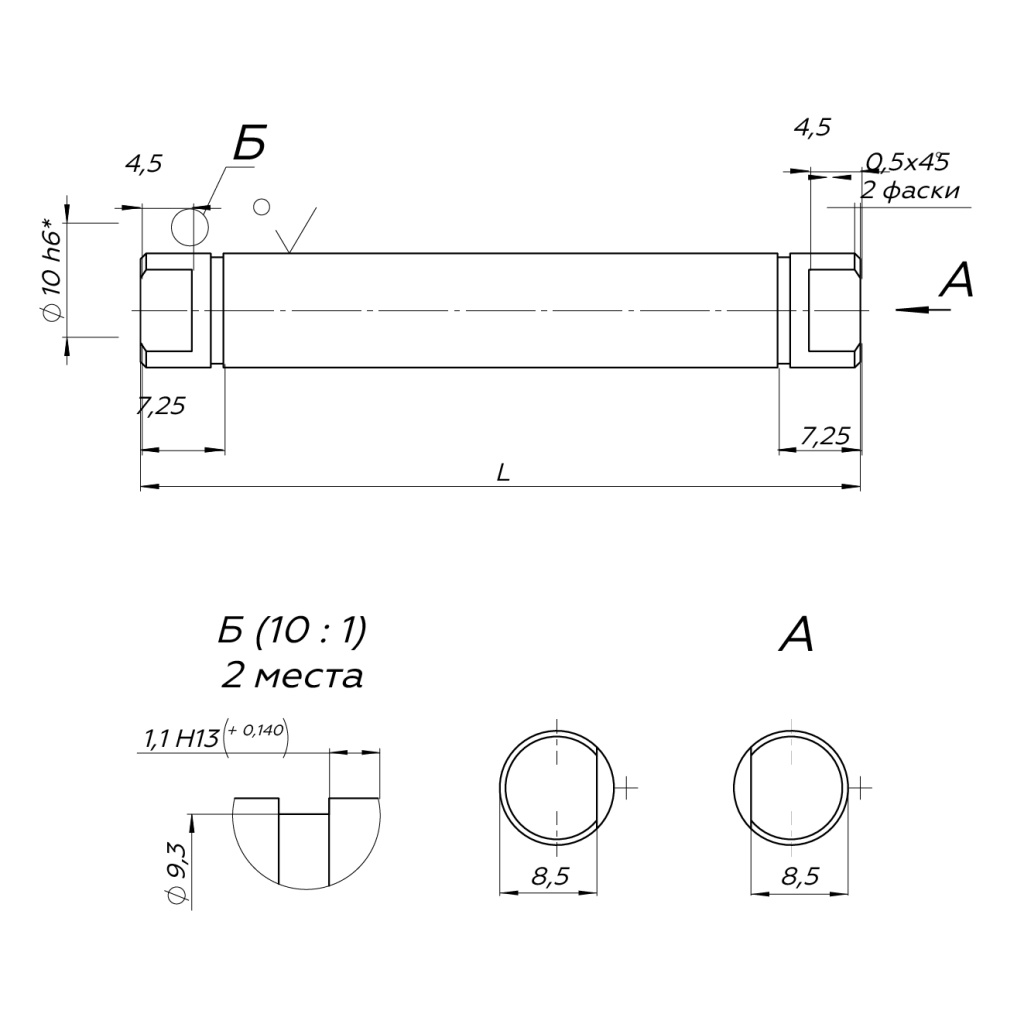

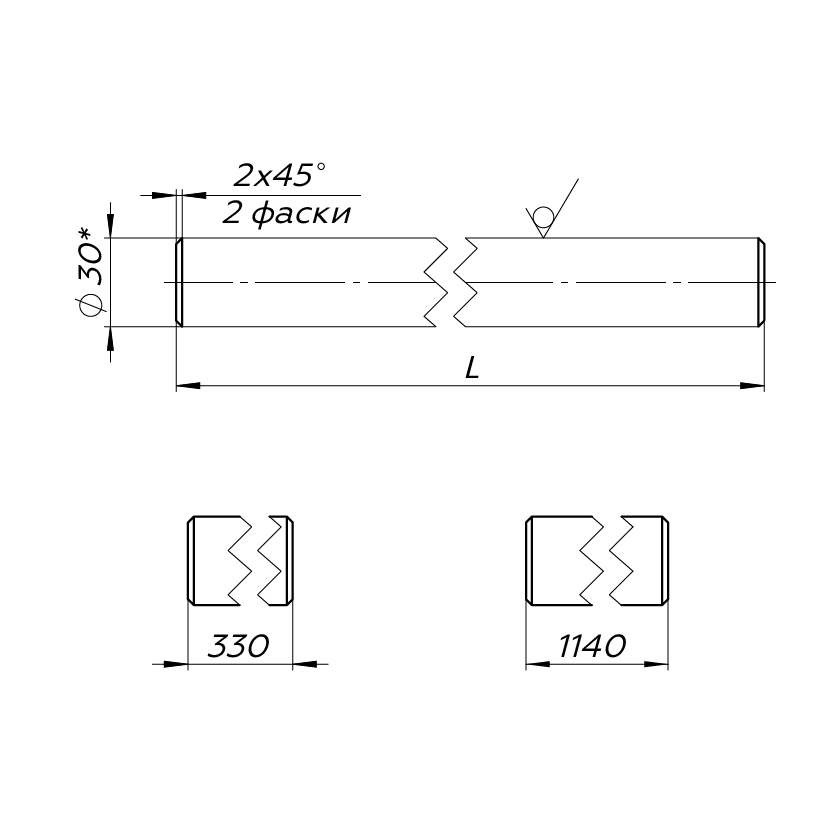

Изучение чертежей. Перед запуском в производство конструкторский отдел проверил каждый чертёж на технологичность и согласовал допуски. Для ряда позиций потребовалось уточнение у заказчика, а некоторые вырезы имели нетривиальную форму, и важно было исключить двусмысленность трактовки.
Подготовка заготовок. Все заготовки поступили в виде прецизионных шлифованных валов с заданным классом точности по наружному диаметру. Прецизионные валы изначально имеют жёсткие допуски на круглость и прямолинейность, поэтому важно было сохранить эти характеристики в ходе последующей обработки.
Фрезерование и токарная обработка вырезов. Нестандартные вырезы выполнялись на станках с ЧПУ. Для каждой группы деталей создавалась отдельная управляющая программа. Крепление заготовок потребовало изготовления специальной оснастки - стандартные патроны не обеспечивали нужной фиксации без риска деформации тонких валов малого диаметра (WV15, W10).
Контроль качества. После обработки каждая деталь прошла измерительный контроль: проверялись геометрия выреза, расположение относительно торцов, шероховатость поверхности. Для хромированных валов дополнительно контролировалась целостность покрытия в зоне обработки.
Почему это важно для заказчика
Валы с индивидуальными вырезами - это не каприз конструктора, а осознанное инженерное решение. Нестандартная геометрия позволяет точнее вписать деталь в кинематическую схему узла, снизить количество сборочных элементов и уменьшить габариты готового изделия.
Когда конструктор проектирует механизм с нуля или модернизирует существующее оборудование, стандартные каталожные решения нередко не подходят: либо по длине, либо по расположению пазов и отверстий. Именно в таких случаях востребовано производство под чертёж: заказчик получает деталь, которая встаёт на место без доработки и обеспечивает требуемую функциональность.
Итог
133 детали, 9 типоразмеров, 2 типа исполнения: стандартное и хромированное, и уникальная геометрия вырезов для каждой группы. Этот заказ наглядно демонстрирует, что прецизионная механообработка по индивидуальным чертежам - это не исключительный случай, а востребованная услуга для предприятий, которые проектируют собственное оборудование и не готовы идти на компромисс в угоду стандартному ассортименту.
Мы готовы браться за любые задачи: от единичных деталей до серийных партий, от простых канавок до сложных профильных вырезов на заготовках любой твёрдости.
