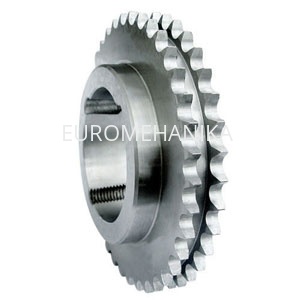

Звездочка 16В-2, шаг 25,4х17,02 мм (1"х 17,02 мм), Z=57 под втулку тапербуш 3535
Описание
Звездочка для приводных цепей стандарта DIN 8187 - ISO 606 (BS). Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.Характеристики
Тип цепи | 16В-2 |
Шаг цепи | 25,4х17,02 мм (1"х 17,02 мм) |
Количество рядов зубьев | Двухрядная |
Число зубьев,шт | 57 |
Посадка на вал | Под втулку тапербуш |
Делительный диаметр, dp, мм | 461.07 |
Наружный диаметр, de, мм | 474.9 |
Диаметр ступицы, dm, мм | 175 |
Размер ролика цепи, мм | 15.88 |
Ширина зуба, b1, мм | 15.8 |
Ширина зуба, B2, мм | 47.7 |
Ширина звездочки, A,мм | 89 |
С,мм | 2.5 |
r3,мм | 26 |
Втулка | 3535 |
Чертеж | 7 |
C, мм | 2.5 |
Закалка зуба | Нет |
Материал | Сталь C45 |
Производитель | BEA INGRANAGGI |
Вес, кг | 22 |
