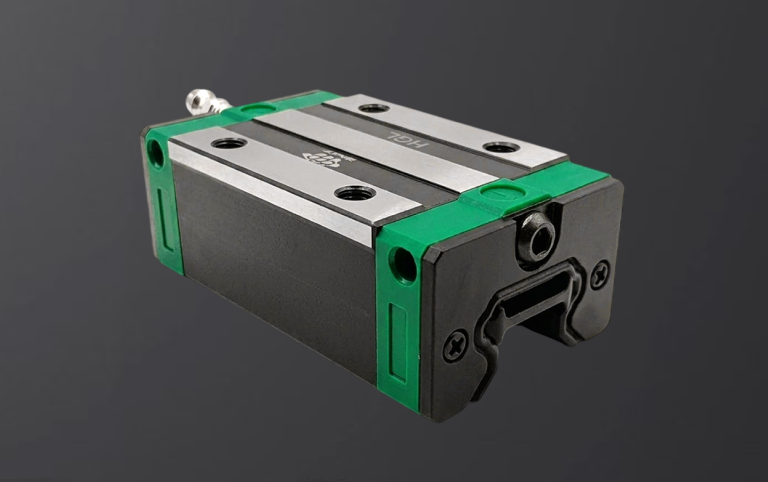

Каретка вышла из строя, а маркировку не разобрать: как подобрать аналог по размерам

Одна из самых частых ситуаций в обращениях по линейным системам: каретка сломалась, а прочитать маркировку невозможно. Она стёрлась от времени и загрязнений, или деталь встроена в узел так, что бренд и типоразмер физически не видны без демонтажа всей конструкции. В таких случаях каталожный номер не требуется просто достаточно снять правильный набор размеров.

Какие размеры нужны

Для подбора аналога по факту нужны: ширина и высота самой каретки, посадочные размеры под крепёжные отверстия (расстояние между отверстиями и их диаметр), а также ширина и высота профиля рельса, по которому движется каретка. Если есть доступ к паспорту оборудования, то полезно указать класс точности линейной системы, поскольку он влияет на подбор совместимого аналога, особенно для узлов позиционирования.

Как правильно замерить

Дополнительно к цифрам стоит сделать фото каретки с нескольких ракурсов - это помогает подтвердить тип конструкции (шариковая или роликовая, одинарная или сдвоенная). Если есть возможность, приложите фото рельса рядом с линейкой или штангенциркулем для масштаба - это исключает ошибки при удалённом определении размеров.

• Ширина каретки — W (полный наружный габарит фланца по ширине).
• Высота самой каретки — H₂ (толщина фланцевой части корпуса каретки).
  (Примечание: буква H обозначает общую монтажную высоту системы — от низа рельса до верхней плоскости каретки).

• Расстояние между отверстиями — B (межосевое расстояние между отверстиями по ширине) и C (межосевое расстояние по длине каретки).
• Диаметр отверстий / тип резьбы — M (на чертеже слева обозначено как 4-M, что означает 4 монтажных отверстия со стандартной метрической резьбой M).

• Ширина рельса — W_R (ширина направляющего рельса в его основании).
• Высота рельса — H_R (полная высота профиля направляющего рельса).

Как происходит подбор

По присланным размерам мы определяем типоразмер каретки и рельса из существующих серий (стандартные профильные направляющие имеют унифицированный ряд типоразмеров), подбираем аналог, совместимый по посадочным размерам и классу точности, либо, если подходящего аналога на рынке нет, изготавливаем каретку по факту снятых размеров и чертежу.

Кейс

Клиент прислал фото сломанной каретки без единой читаемой маркировки - оборудование эксплуатировалось больше семи лет, документация на узел не сохранилась. Вместо поиска по каталожному номеру, которого фактически не было, запросили замеры: ширину и высоту каретки, расстояние между крепёжными отверстиями и ширину профиля рельса. По этим данным определили, что каретка соответствует стандартному профилю определённого типоразмера, и подобрали аналог с нужным классом точности. Монтаж прошёл без каких-либо доработок посадочных мест, а новая каретка встала на штатные крепёжные отверстия.

Когда это особенно актуально

Такая ситуация типична для оборудования старше 5-7 лет: маркировка на движущихся деталях стирается от постоянного контакта со смазкой, стружкой и абразивом, а бумажная документация на узел за это время нередко теряется или относится уже к другой ревизии оборудования. В этом случае не стоит тратить время на попытки восстановить бренд и артикул, а быстрее и надёжнее подобрать деталь по фактическим размерам.

Присылайте фото и замеры сломанной каретки и рельса. По этим данным подберём точный аналог или изготовим каретку под ваш узел, если оригинала уже нет в производстве.
