Комплексная поставка нестандартных зубчатых шкивов и ремней для намоточной машины: от фото клиента до готового узла

Задача

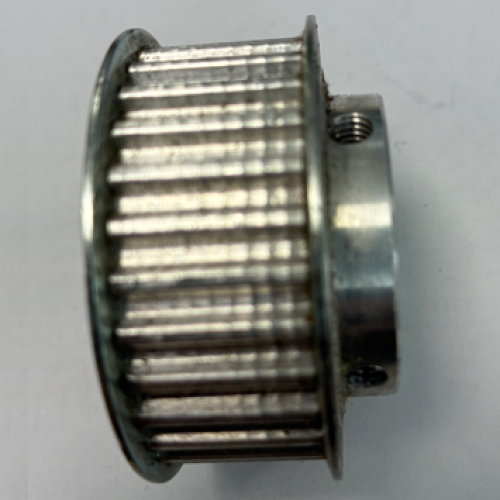

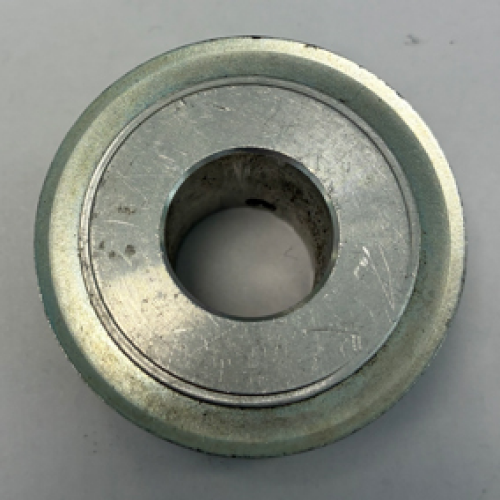

К нам обратился заказчик с нестандартной задачей: требовалось изготовить зубчатые шкивы под расточку для намоточной машины. Готовых чертежей на узел у клиента не было - только фотография детали, снятая на производстве.

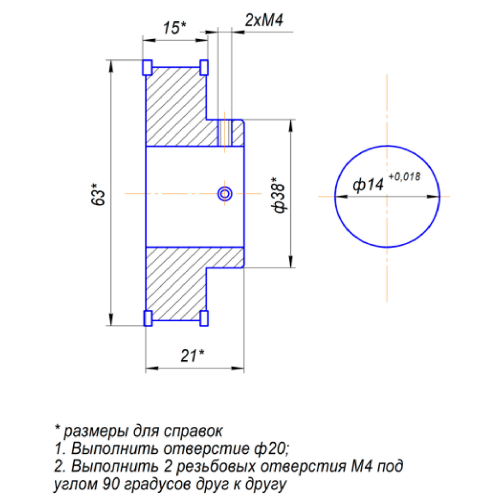

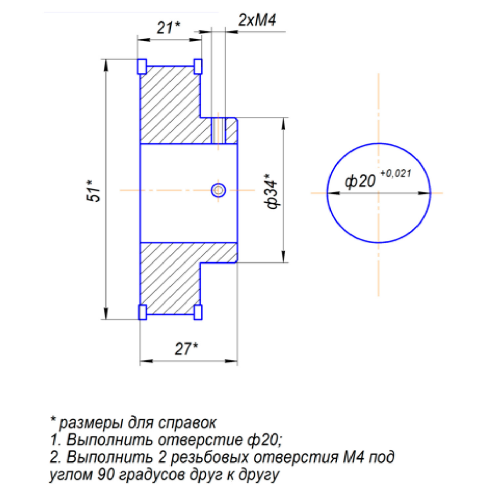

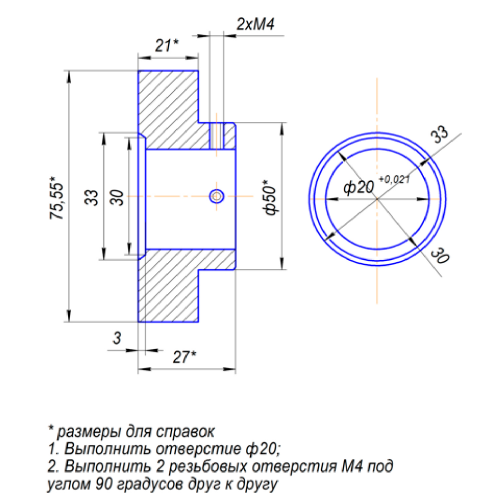

По присланному фото наши инженеры подготовили полный комплект рабочих чертежей, согласовали геометрию профиля и посадочные размеры с заказчиком и запустили деталь в производство.

Номенклатура заказа

По итогам согласования чертежей в производство была передана следующая партия шкивов:

• 27 Т5 48 - 8 шт.

• 21 Т5 36 - 8 шт.

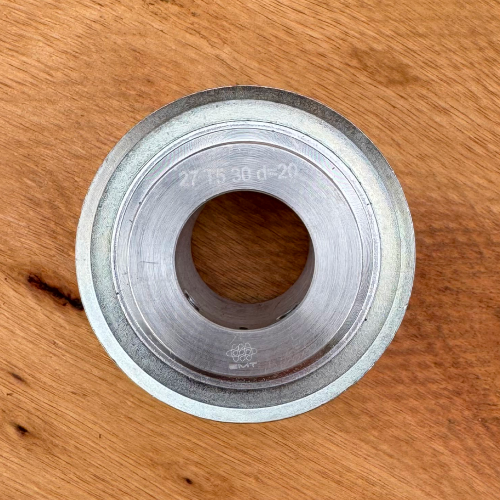

• 27 Т5 30 - 84 шт.

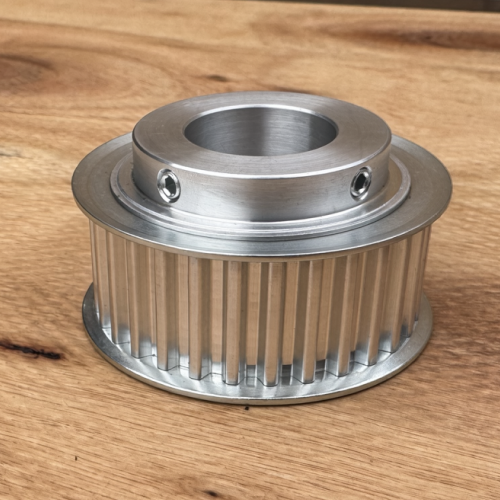

Итого: 100 шкивов зубчатого профиля Т5 трёх типоразмеров, каждый под индивидуальную расточку под вал клиента.

Сроки изготовления

Полный цикл от согласования чертежа до изготовления и доставки готовой партии занял 10 недель. В этот срок вошли:

• разработка чертежей по фотографии;

• изготовление шкивов трёх типоразмеров;

• контроль геометрии зуба и посадочных отверстий;

• доставка до заказчика.

Комплектация ремнями

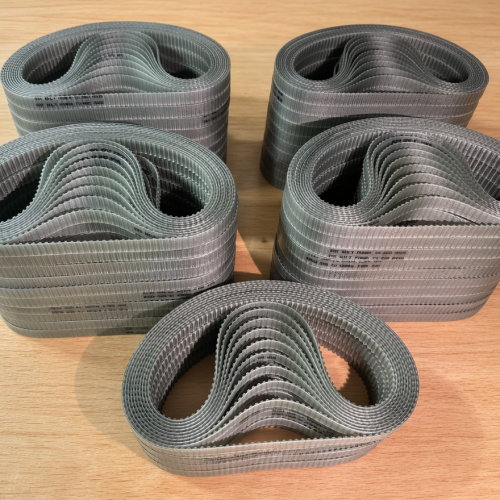

Отдельная часть заказа - поставка зубчатых ремней под изготовленные шкивы. Здесь была своя особенность: ремни поставлялись уже порезанными в размер, поэтому заказчику не потребовалось самостоятельно проводить раскрой на месте - узел собирался сразу после получения.

Характеристики ремней:

• корд - металлический (стальной);

• стандарт исполнения - стандарт;

• профиль - зубчатый Т5, соответствующий геометрии шкивов.

Интересная деталь: на ремнях, которые клиент прислал в качестве образца (фото), присутствовала собственная маркировка заказчика, то есть до обращения к нам клиент уже работал с похожими ремнями на своём производстве, и наша задача заключалась в том, чтобы обеспечить точное соответствие по профилю и посадке под уже используемые заказчиком шкивы.

Итог

Заказ подтверждает подход, на котором мы строим работу с нестандартными деталями: даже при отсутствии чертежей — только по фотографии — можно спроектировать и изготовить полный комплект деталей с ремнями под конкретную задачу заказчика. Для намоточной машины клиента мы закрыли весь цикл: от эскиза до готового к монтажу узла «шкив + ремень» в течение 10 недель.
