Классы точности рельсовых направляющих и кареток серии HG

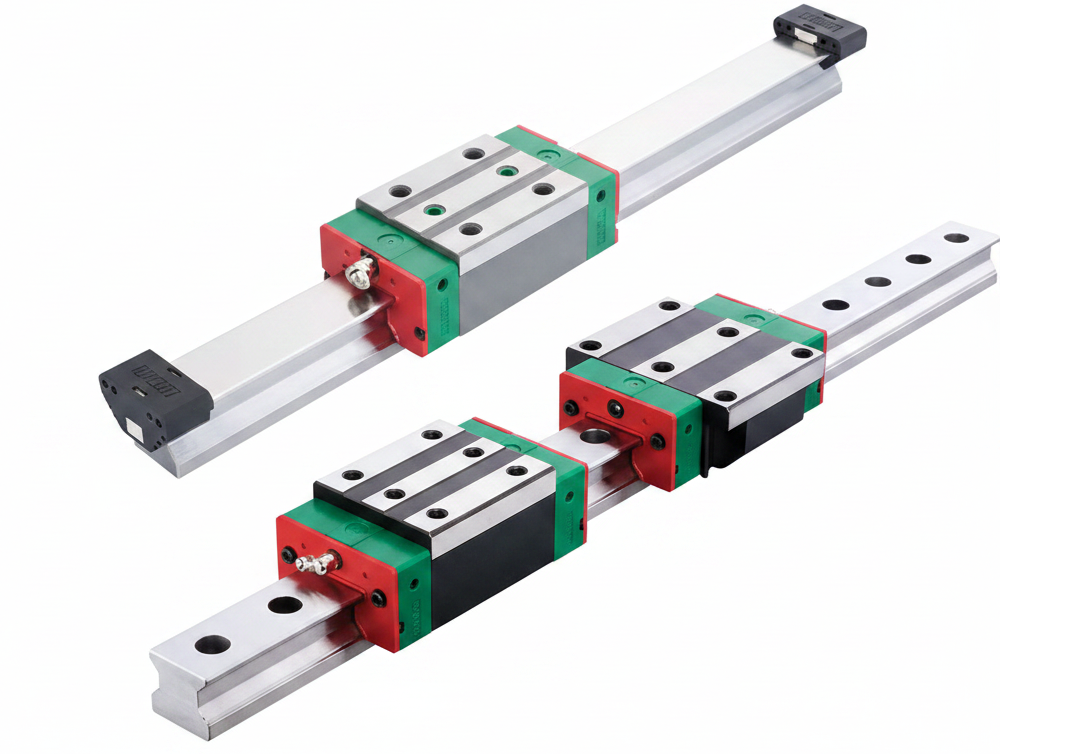

Рельсовые направляющие и каретки - один из ключевых элементов линейных систем движения в современном промышленном оборудовании. От точности их изготовления напрямую зависит качество работы станков, робототехнических систем, измерительного оборудования и множества других машин. Именно поэтому производители линейных направляющих вводят классификацию по классам точности — стандартизированную систему, которая позволяет подобрать компонент под конкретные требования применения.

Серия HG предлагает пять классов точности: нормальный (C), высокий (H), прецизионный (P), супер прецизионный (SP) и ультра прецизионный (UP). Каждый из них характеризуется своими допустимыми отклонениями и областью применения.

Что такое класс точности и почему это важно

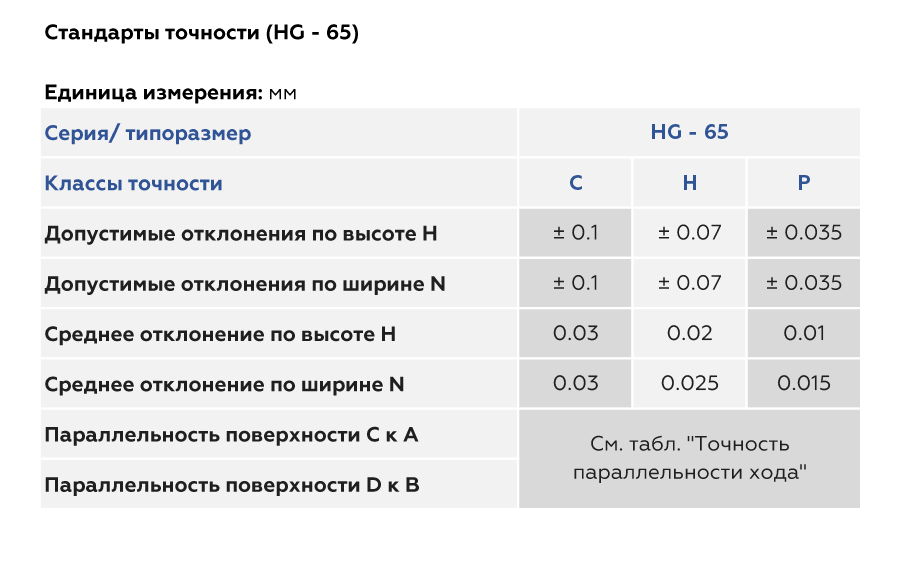

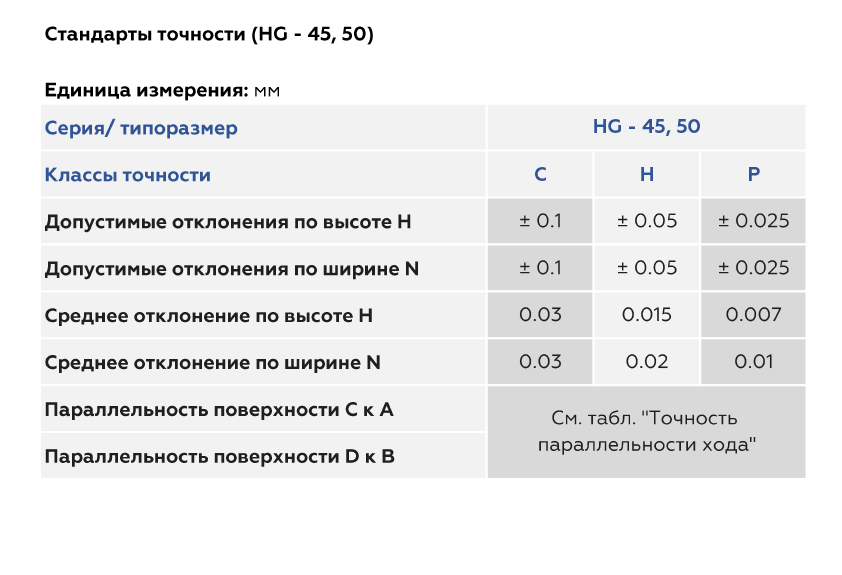

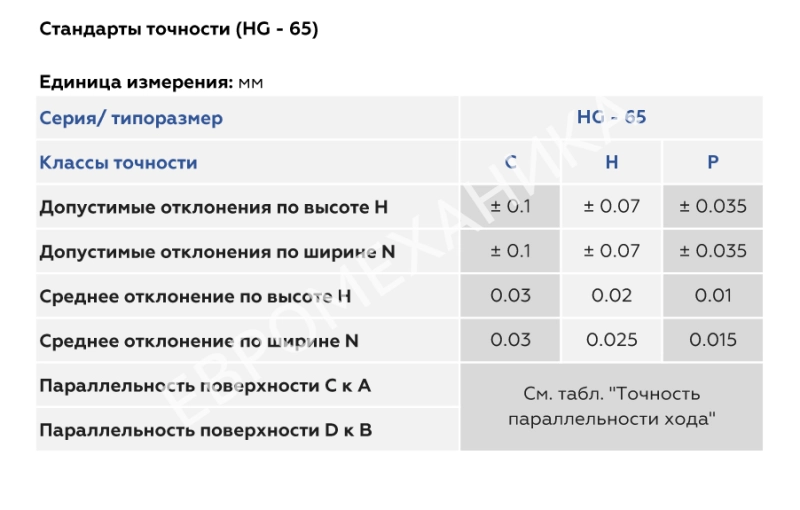

Класс точности - это совокупность допустимых отклонений геометрических параметров направляющей и каретки от номинальных значений. Речь идёт прежде всего о двух параметрах: отклонении по высоте (H) и отклонении по ширине (N). Чем меньше эти отклонения, тем точнее каретка движется по рельсу, тем стабильнее позиционирование и тем выше повторяемость перемещений.

Помимо допустимых отклонений, нормируется и среднее отклонение - усреднённое значение, которое характеризует стабильность хода каретки на всей длине рельса. Этот параметр особенно важен для оборудования, где необходима равномерность движения без рывков и микровибраций.

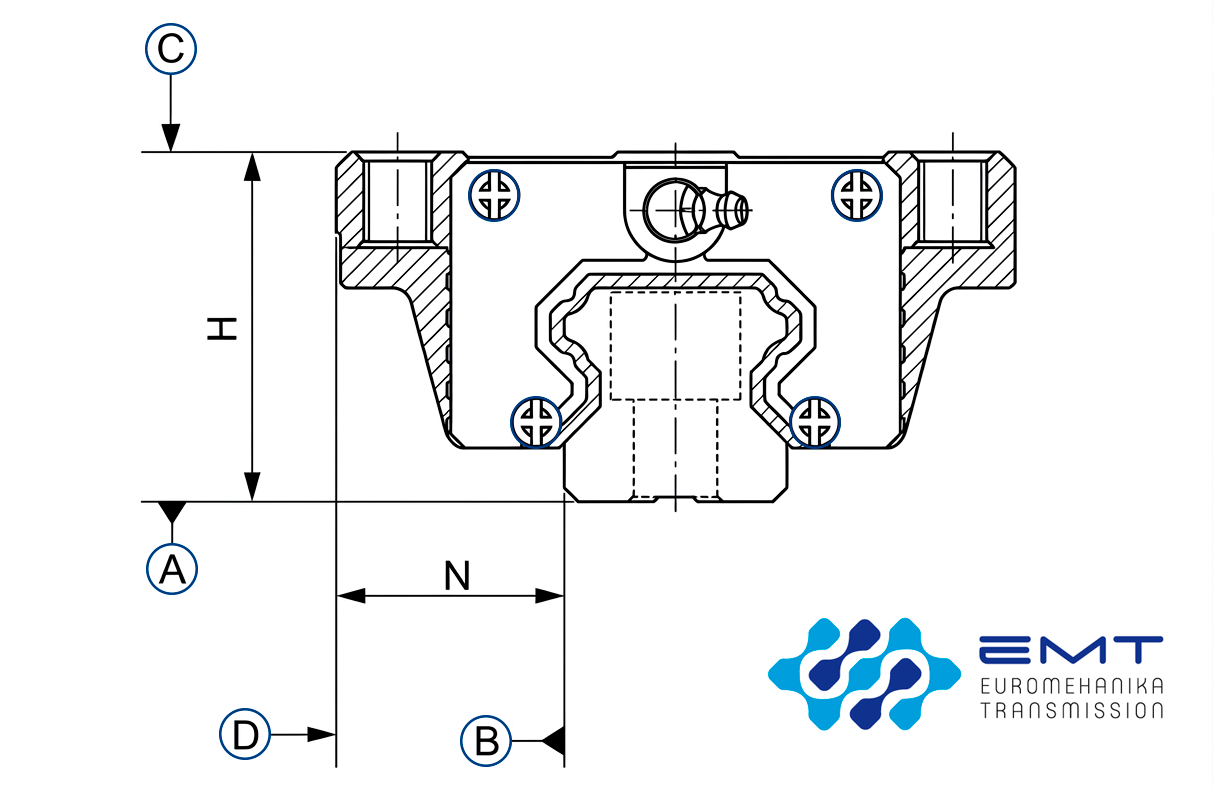

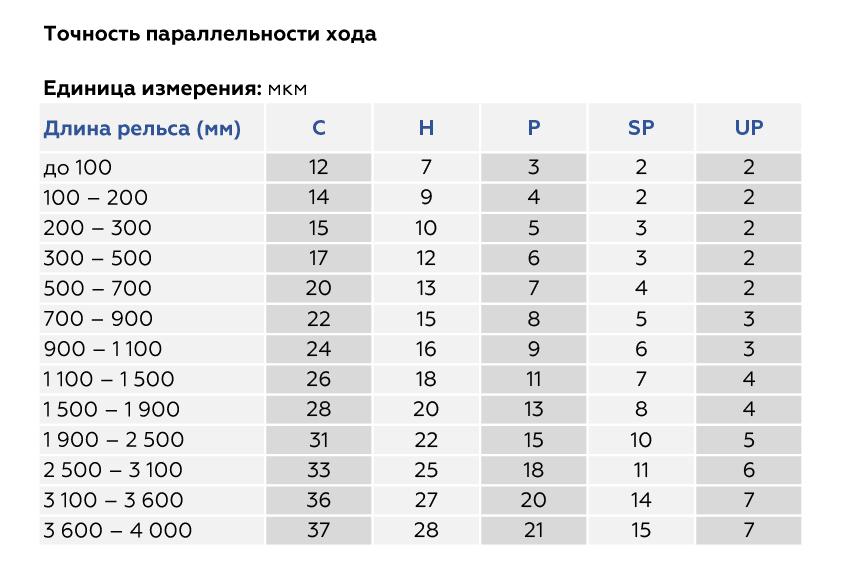

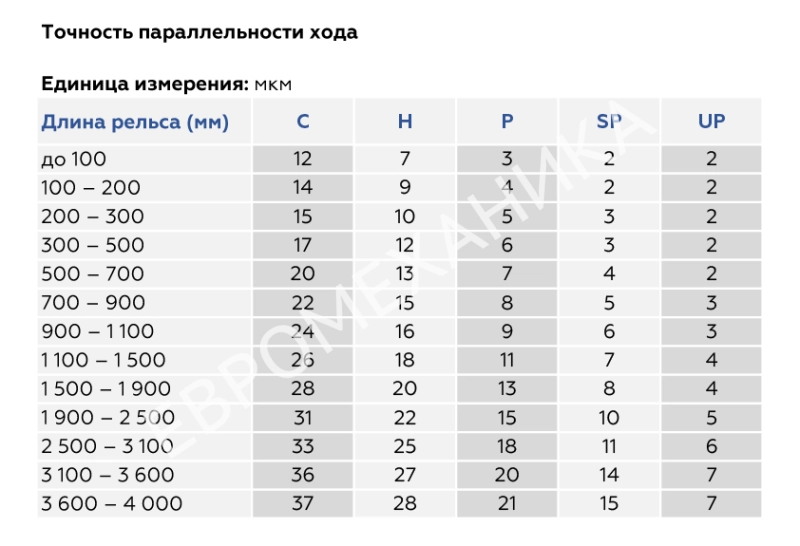

Параллельность поверхностей каретки ещё один важный критерий. Поверхность C каретки должна быть параллельна поверхности A рельса, а поверхность D - поверхности B. Эти требования регламентируются отдельными таблицами стандартов и также зависят от класса точности.

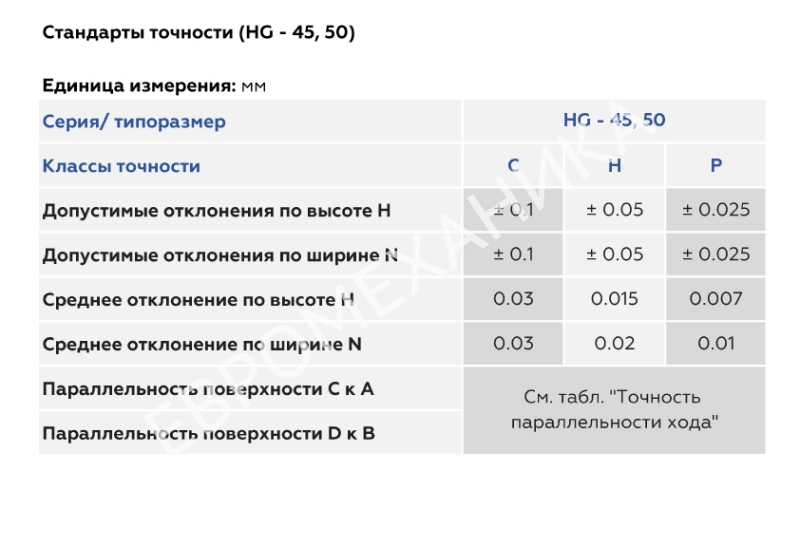

Обзор классов точности серии HG

Класс C - нормальный

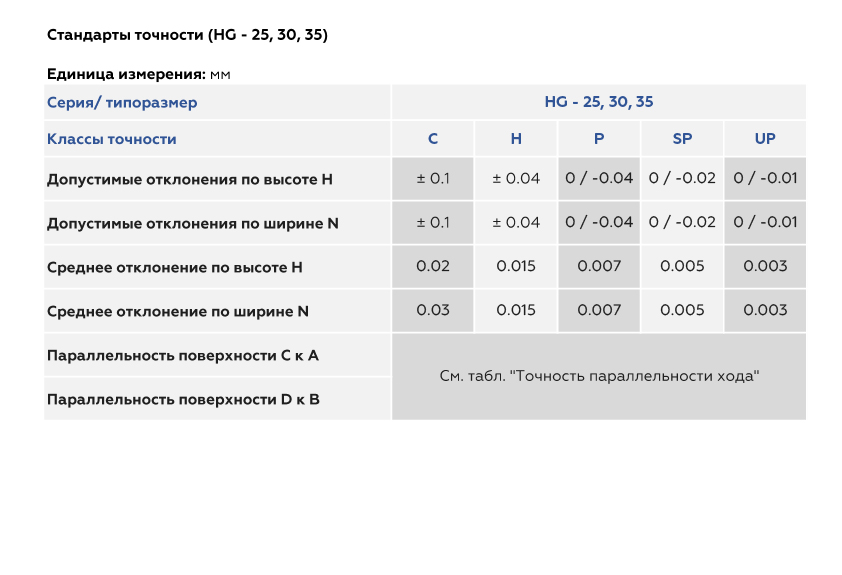

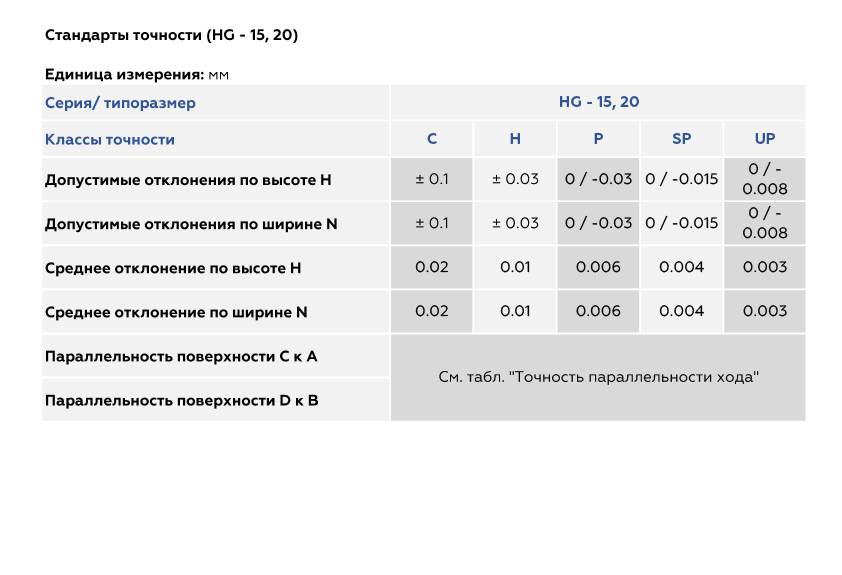

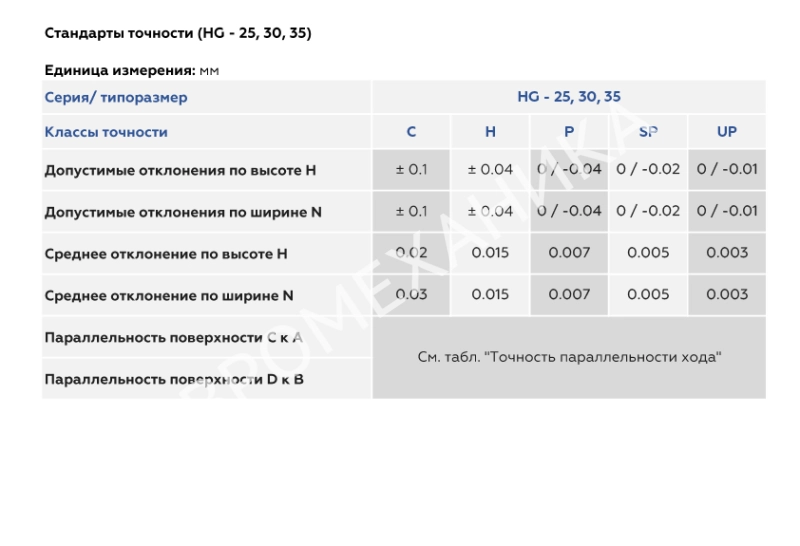

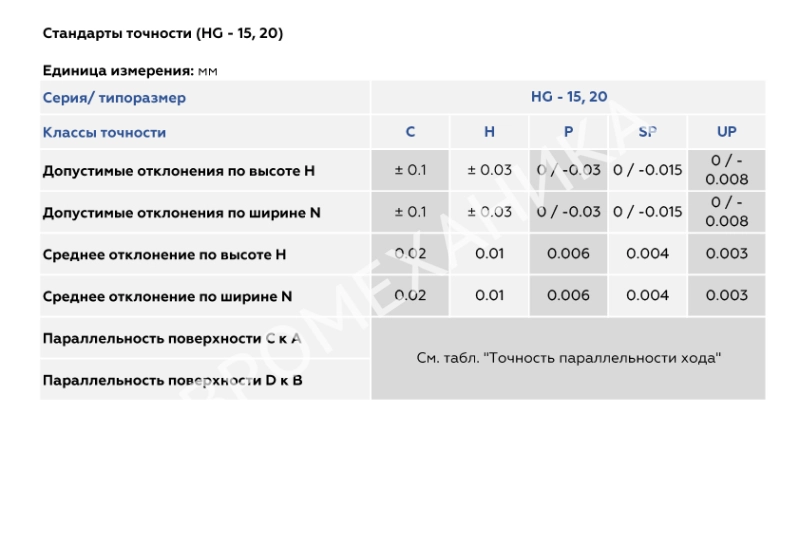

Базовый класс точности, предназначенный для широкого круга стандартных промышленных применений. Для типоразмеров HG-15 и HG-20 допустимые отклонения по высоте и ширине составляют ±0,1 мм, среднее отклонение - 0,02 мм. Для типоразмеров HG-25, HG-30 и HG-35 допуски аналогичны: ±0,1 мм по обоим параметрам, среднее отклонение по высоте - 0,02 мм, по ширине - 0,03 мм.

Класс C подходит для оборудования, в котором точность позиционирования не является критически важной: конвейерные системы, вспомогательные оси, механизмы подачи и перемещения с невысокими требованиями к повторяемости.

Класс H - высокий

Следующий уровень точности, обеспечивающий существенно более жёсткие допуски при сохранении широкой универсальности применения. Для типоразмеров HG-15 и HG-20 допустимые отклонения составляют ±0,03 мм, среднее отклонение - 0,01 мм. Для HG-25, HG-30 и HG-35 допустимые отклонения равны ±0,04 мм, среднее отклонение по высоте и ширине - 0,015 мм.

Класс H - это оптимальный выбор для большинства задач, где требуется надёжная точность без перехода в прецизионный диапазон. Он широко применяется в станкостроении, автоматизированных линиях, медицинском оборудовании и системах контроля качества.

Класс P - прецизионный

Прецизионный класс работает в одностороннем поле допуска: отклонения допускаются только в минусовую сторону. Для HG-15 и HG-20 это значение составляет от 0 до -0,03 мм, среднее отклонение - 0,006 мм. Для HG-25, HG-30 и HG-35 от 0 до -0,04 мм, среднее отклонение 0,007 мм.

Такой подход обеспечивает более предсказуемое и стабильное позиционирование, исключая разброс в обе стороны от номинала. Класс P востребован в координатно-измерительных машинах, прецизионных станках и оборудовании для производства электроники.

Класс SP - супер прецизионный

Ещё более жёсткий уровень допусков. Для малых типоразмеров HG-15 и HG-20 отклонения находятся в диапазоне от 0 до -0,015 мм, среднее отклонение - 0,004 мм. Для HG-25, HG-30 и HG-35 от 0 до -0,02 мм, среднее отклонение - 0,005 мм.

Класс SP применяется там, где требуется высочайшая повторяемость позиционирования: в полупроводниковом производстве, оптических системах, лазерном оборудовании и высокоточных измерительных стендах.

Класс UP - ультра прецизионный

Высшая ступень точности в серии HG. Допустимые отклонения для HG-15 и HG-20 составляют от 0 до -0,008 мм, среднее отклонение - 0,003 мм. Для HG-25, HG-30 и HG-35 - от 0 до -0,01 мм, среднее отклонение - также 0,003 мм.

Класс UP используется в наиболее требовательных приложениях: нанотехнологическом оборудовании, высокоточных шлифовальных станках, системах позиционирования для аэрокосмической и оборонной промышленности. Компоненты этого класса, как правило, проходят индивидуальный контроль качества и поставляются с паспортом измерений.

Невзаимозаменяемые системы: что это означает на практике

Важно понимать, что стандарты точности серии HG описывают параметры невзаимозаменяемых систем. Это означает, что каретка и рельс подбираются и настраиваются в паре: произвольная замена одного компонента без учёта класса точности другого может привести к ухудшению характеристик всей системы. Именно поэтому при комплектации линейного узла необходимо заранее определиться с требуемым классом точности и подбирать рельс и каретку в соответствии с ним.

Что предлагаем мы

В нашем каталоге рельсовые направляющие серии HG представлены в классе H (высокий). Этот класс точности является универсальным решением для подавляющего большинства промышленных применений: он обеспечивает достаточно жёсткие допуски для точного позиционирования и при этом остаётся экономически обоснованным выбором по сравнению с прецизионными классами.

Каретки доступны на выбор в двух классах точности:

C (нормальный) - подходит для задач, в которых требования к точности позиционирования невысоки. Это экономичный вариант для вспомогательных осей, транспортных и подающих механизмов, где главным критерием является надёжность и долговечность, а не микронная точность.

H (высокий) - рекомендуется для оборудования с повышенными требованиями к точности и плавности хода. Каретка класса H в паре с рельсом класса H обеспечивает полное соответствие заявленным характеристикам системы и гарантирует стабильную работу на протяжении всего срока службы.

Как выбрать подходящий класс точности

При выборе класса точности стоит ориентироваться на несколько факторов.

Прежде всего: требования к точности позиционирования конкретного оборудования. Если допуск на позиционирование составляет десятые доли миллиметра, класса C будет достаточно. Если речь идёт о сотых, то необходим класс H или P. Для микронных допусков рассматриваются классы SP и UP.

Второй фактор: условия эксплуатации. Вибрации, ударные нагрузки, высокие скорости перемещения - всё это предъявляет дополнительные требования к стабильности системы, и в таких случаях имеет смысл выбрать класс точности на ступень выше минимально необходимого.

Третий фактор: экономическая целесообразность. Компоненты высоких классов точности стоят дороже и требуют более тщательного монтажа. Переплачивать за прецизионный класс там, где достаточно нормального или высокого, нецелесообразно.

При любых сомнениях в выборе наши специалисты готовы помочь подобрать оптимальное решение с учётом требований вашего оборудования и бюджета.
