Инжиниринг и кастомизация: доработка стандартных конических пар под требования заказчика

В современном машиностроении и ремонте оборудования часто возникает дилемма: использовать готовые стандартные комплектующие или заказывать уникальные детали. Первый путь выгоден экономически, но не всегда технически возможен. Второй — гарантирует совместимость, но сопряжен с высокими расходами и длительным ожиданием.

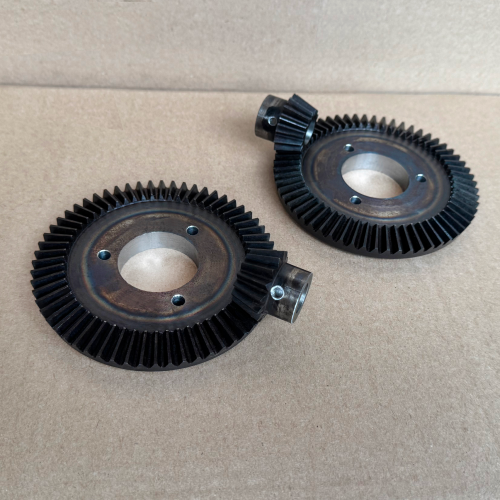

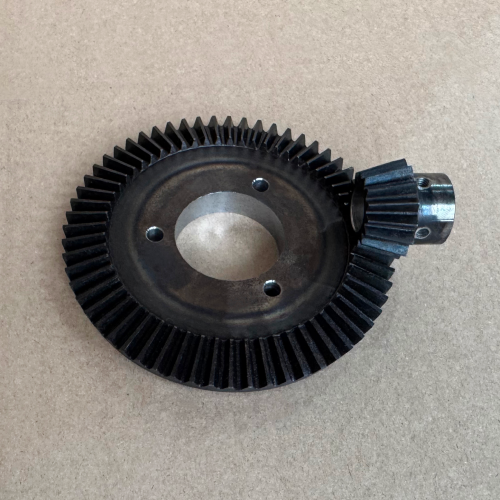

Компания «Евромеханика» предлагает эффективный компромисс — глубокую механическую доработку и термическую модернизацию стандартных приводных элементов под индивидуальные чертежи клиентов. Ниже рассмотрен практический кейс по кастомизации прямозубой конической пары (тип B, i=1:4, M=2, Z=15/60) с последующей закалкой в количестве двух штук.

1. Геометрия и технические параметры передачи

Конические передачи предназначены для передачи вращательного движения между пересекающимися валами (чаще всего под углом 90°). В рамках данного проекта коническая пара обладает следующими характеристиками:

• Модуль (M = 2): ключевой параметр взаимозаменяемости, выражающий размер зубьев.

• Количество зубьев шестерни (Z₁ = 15) и колеса (Z₂ = 60): определяет диаметральные размеры деталей.

• Передаточное отношение (i = 1:4): понижает скорость вращения в 4 раза и пропорционально увеличивает крутящий момент на ведомом валу.

• Конструктивный тип (Тип B): специфическая форма ступицы и диска колеса, накладывающая определенные технологические рамки на обработку.

2. Анализ входящего ТЗ заказчика

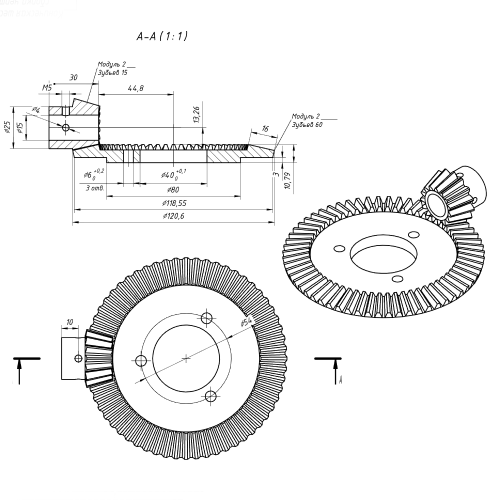

Заказчик предоставил чертеж узла импортного оборудования, вышедшего из строя. Оригинальная поставка деталей была невозможна в приемлемые сроки. Задача специалистов «Евромеханики» заключалась в проведении сравнительного анализа: определении припусков тела стандартной заготовки и оценке возможности токарной расточки посадочного отверстия без потери несущей способности узла.

3. Технологический процесс доработки

Модернизация готового изделия принципиально отличается от изготовления детали с нуля. Процесс включал три основных этапа:

1. Базирование и центровка.

2. Токарная обработка: расточка внутреннего посадочного отверстия под вал на станках с ЧПУ и торцевание ступицы для обеспечения точного монтажного расстояния.

3. Фрезерование шпоночного паза: на долбежном станке выполнены шпоночные пазы с жестким соблюдением допусков по стандартам ISO.

4. Термическая обработка: Закалка зубьев

Работа в условиях постоянного трения требует высокой поверхностной твердости. Для деталей была выбрана технология объемной закалки с последующим отпуском:

• Нагрев и охлаждение: детали нагревались в печи до температуры аустенизации (840–860 °C) и резко охлаждались в масляной среде для фиксации структуры мартенсита.

• Отпуск: проведение низкого отпуска (180–250 °C) для снятия внутренних напряжений и предотвращения хрупкости металла.

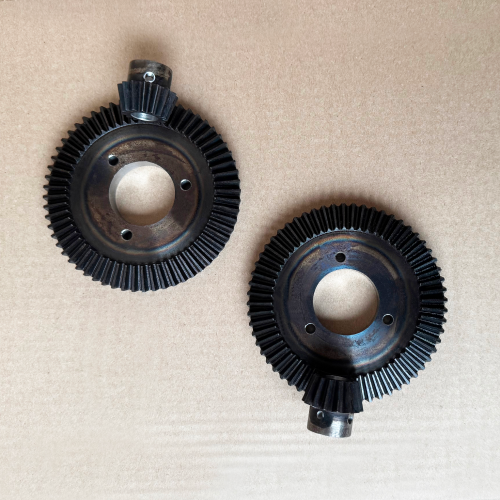

В результате твердость рабочей поверхности достигла требуемых параметров (45–52 HRC), а сердцевина сохранила вязкость для поглощения ударных нагрузок.



Доработка стандартных конических пар — оптимальный путь для аварийного ремонта промышленного оборудования. Заказчик получил полностью готовый узел с повышенным ресурсом эксплуатации.
